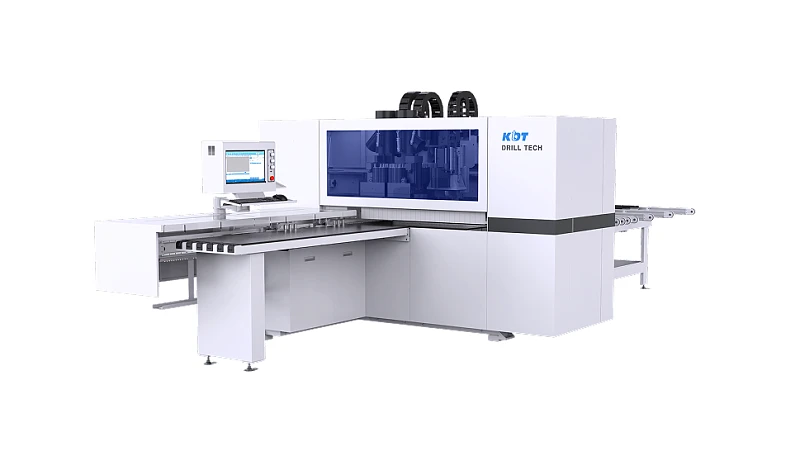

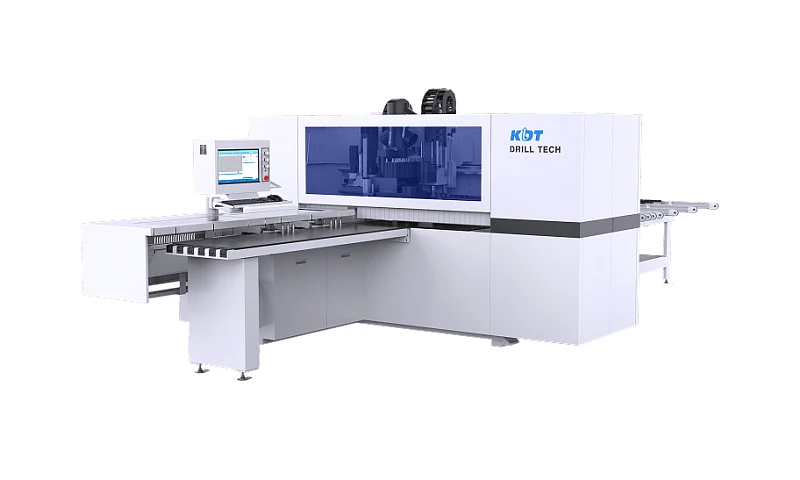

Сверлильно-присадочные центры с ЧПУ

Доступны лизинговые программы и рассрочка платежа с партнерами "ЛИГА." Подберем финансовую модель под ваш производственный план.

Если у вас потоковая серийная присадка деталей стабильных размеров и упор на скорость — черезпроходной. Если номенклатура разнообразна, часто малые серии, требуются вспомогательные фрезерные операции — портальный.

• Портальные (стационарный стол): универсальны, подходят для больших и малых деталей.

• Черезпроходные/вертикальные (деталь подаётся через станок): очень быстры для серий, экономят место, но ограничены по ширине/толщине.

• Комбинированные с фрезерным шпинделем: закрывают часть задач 2.5D.

• Электропитание: 3 фазы 380–400 В, мощность зависит от конфигурации.

• Сжатый воздух: 6–8 бар; расход обычно 300–600 л/мин.

• Аспирация: патрубки 120–160 мм; требуемый расход согласуется по модели.

• Условия: сухое, чистое помещение, t 15–30 °C, влажность 40–70 %, ровный пол, место для обслуживания.

Ежедневно — очистка, проверка аспирации, продувка пневмосистемы; еженедельно — смазка направляющих/орбит, калибровка инструмента; периодически — проверка соосности, износа втулок/подшипников. Доступна удаленная диагностика.

Сверла (HW/HSS), фрезы пазовые/концевые, шканты, клей ПВА (для узла шкантования), смазки, фильтры пневматики. Ресурс зависит от материала и режимов; есть рекомендации по оборотам и подачам.

Электропитание 380 В, 50 Гц; сжатый воздух 6–8 бар (ориент. 300–600 л/мин); аспирация 2500–4000 м³/ч в зависимости от конфигурации; стабильная температура и чистота воздуха. Требования уточняются по модели.

При корректной калибровке и инструменте — ±0,1 мм по координатам и глубине. Точность обеспечивают сервоприводы, линейные направляющие, измерительные датчики длины/кромки, автоматическая калибровка инструмента.

Зависит от модели. Типично: толщина 10–50 мм (иногда до 80 мм), минимальный формат от 200×50 мм, максимальный до 2800×1000 мм для портальных, у сквозных — по ширине до 900 мм. Уточняется под вашу задачу.

ЛДСП, МДФ/ХДФ, фанера, массив мягких и твердых пород, шпонированные и ламинированные панели, некоторые композиты. Инструмент подбирается под материал.

Вертикальное и горизонтальное сверление, зенковка, выборка под петли, присадка под минификсы/эксцентрики/конфирматы, пазование под дно/заднюю стенку, фрезеровка выборок, автоматическая подача клея и шканта.

Фрезерный ЧПУ универсален для контурной обработки, а сверлильно-присадочный центр оптимизирован под высокоскоростную присадку: многоспиндельные сверлильные блоки, горизонтально-вертикальная обработка, узел шкантования (клей+шкант), быстрые переналадки.

Это станок для автоматизированного сверления, фрезерования пазов и установки шкантов/крепежа в плитных и деревянных деталях. ЧПУ управляет позиционированием и циклами, обеспечивая высокую точность и повторяемость.
