На небольших объёмах разница между двумя типами инструмента может быть почти незаметна. Но когда линия сращивания работает каждый день, любая лишняя переналадка, нестабильный профиль или остановка оборудования начинают напрямую влиять на себестоимость продукции.

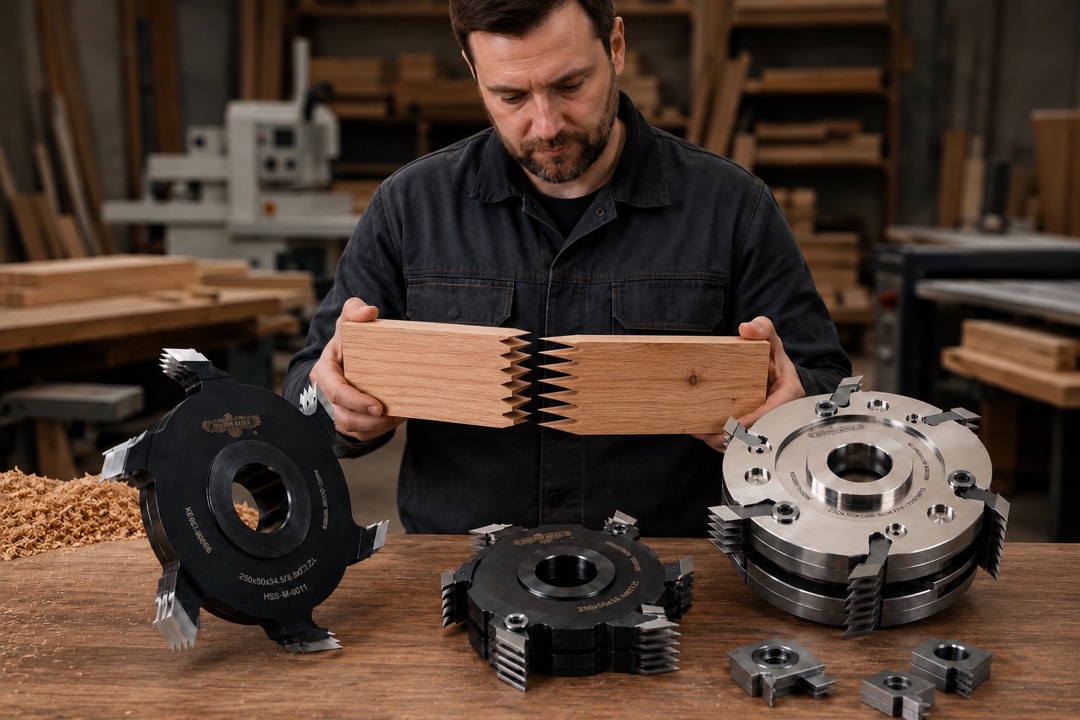

Для формирования зубчатого соединения при продольном сращивании древесины применяют два основных решения: традиционные веерные наборные фрезы и блочные фрезерные головки со сменными ножами.
Оба инструмента решают одну задачу, но по-разному ведут себя в производстве. Поэтому выбирать между ними только по первоначальной стоимости неправильно. Важно учитывать объём выпуска, скорость подачи, требования к качеству соединения и стоимость простоя оборудования.
Веерная наборная фреза состоит из отдельных дисков, режущих элементов, проставок и крепежа. Из них собирается комплект, который формирует необходимый профиль шипа.
Главное преимущество такого решения — относительно невысокая первоначальная стоимость. Наборная система также позволяет работать с разными профилями и может быть экономически оправданна на производствах с небольшими партиями или нерегулярным сращиванием древесины.
Но большое количество отдельных элементов одновременно становится слабым местом конструкции.
При каждой сборке необходимо точно установить диски и проставки, совместить режущие элементы, проверить биение и выполнить пробную обработку. Даже небольшое отклонение одного элемента может повлиять на глубину зуба, посадку соединения и размер клеевой щели.
Чем больше деталей в наборе, тем выше вероятность накопления погрешностей. В результате качество обработки сильнее зависит от квалификации настройщика, состояния оборудования и точности сборки инструмента.
Блочная фрезерная головка для сращивания древесины имеет жёсткий корпус, в котором сменные ножи устанавливаются в заданные посадочные места.
Вместо сборки профиля из большого количества отдельных элементов оператор работает с единой системой. Это снижает риск накопленной ошибки и помогает сохранять геометрию шипа при длительной работе.
Такие головки рассчитаны на производства, где важны повторяемость профиля, высокая подача, длительная непрерывная эксплуатация и быстрая замена режущих элементов.
Поэтому блочная фрезерная головка — это не просто более дорогой инструмент. Её задача заключается в том, чтобы сделать процесс сращивания стабильнее и меньше зависеть от ручной настройки.
Универсального решения не существует. Выбор зависит прежде всего не от стоимости инструмента, а от характера производства.
Если предприятие работает с массивом нерегулярно, выпускает небольшие партии изделий и оборудование не загружено постоянно, традиционные веерные наборные фрезы остаются рациональным и экономически оправданным решением. Они позволяют решить производственную задачу без существенных первоначальных вложений и хорошо подходят для небольших объёмов.
Совсем другие требования появляются там, где сращивание древесины становится частью серийного производства.
Если предприятие выпускает мебельный щит, погонаж, лестничные элементы, дверные комплектующие, клеёный брус, ламели для GLT и CLT или другую продукцию с высокой повторяемостью операций, на первый план выходят стабильность обработки, скорость обслуживания инструмента и минимизация простоев.
Именно для таких производств разработаны блочные фрезерные головки Golden Eagle со сменными ножами. Благодаря жёсткой конструкции корпуса, высокой точности изготовления и возможности подобрать исполнение с 4, 6 или 8 ножами под конкретный режим работы они позволяют обеспечить стабильное качество профиля при длительной непрерывной эксплуатации.
По сути, переход на блочную систему — это не замена одного инструмента другим. Это переход на более промышленный подход к организации участка сращивания, где важна не только стоимость комплекта фрез, но и производительность линии, повторяемость качества и общая экономика производства.
Golden Eagle предлагает высокоточные фрезерные головки для продольного сращивания древесины. В линейке предусмотрены исполнения с 4, 6 или 8 ножами, а также варианты с режущими элементами из быстрорежущей стали или твёрдого сплава. Отдельно доступны исполнения с защитным покрытием, рассчитанные на интенсивную работу и высокую производительность по подаче.
Такая конфигурация позволяет подбирать инструмент не только под профиль соединения, но и под фактический режим работы линии. Для производства это важно, потому что требования к инструменту на небольшом участке и на линии, работающей в одну или две смены, различаются.
Golden Eagle также указывает применение своих фрезерных головок для высоконагруженных конструкционных изделий из древесины. Это делает решение актуальным не только для мебельного щита и погонажа, но и для клеёного бруса, ламелей и строительных деревянных конструкций, где требования к повторяемости и прочности соединения выше.
При продольном сращивании недостаточно просто сформировать зубья на торцах заготовок. Они должны точно совпасть, обеспечить необходимую площадь склеивания и равномерное распределение клея.
Если профиль начинает меняться в процессе работы, соединение может оказаться слишком плотным или, наоборот, свободным. Появляются перепады по высоте, нестабильная клеевая щель, ухудшается посадка заготовок и растёт риск брака.
На короткой серии небольшое отклонение можно не заметить. На поточном производстве оно повторяется на сотнях деталей и превращается в системную проблему.
У веерных наборных фрез качество профиля во многом определяется точностью сборки комплекта. У блочной головки положение ножей задаётся конструкцией корпуса, поэтому геометрия получается более предсказуемой.
Для производителя мебельного щита, погонажа или клеёного бруса это означает меньше различий между партиями и более стабильное качество готовой продукции.
Высокопроизводительная линия сращивания работает как единый поток. Заготовки торцуются, на них формируется шип, затем наносится клей, детали соединяются и прессуются.
Если инструмент работает нестабильно, проблема отражается не на одной операции, а на всей линии.
При увеличении скорости подачи фреза должна сохранять геометрию профиля, чистоту обработки и балансировку. Одновременно важно, чтобы нагрузка на шпиндель оставалась предсказуемой.
Golden Eagle предлагает фрезерные головки с 4, 6 и 8 ножами, а также исполнения из быстрорежущей стали и твёрдого сплава. Такая линейка ориентирована на разные режимы эксплуатации, включая работу с высокой производительностью по подаче.
Веерная наборная фреза может эффективно работать на небольших и средних объёмах. Но при высокой подаче и продолжительной серии любая неточность сборки, биение или неравномерный износ отдельных элементов быстрее начинают влиять на результат.
Жёсткая конструкция блочной головки и точное расположение ножей лучше соответствуют условиям промышленной эксплуатации. Именно поэтому такие системы чаще применяют там, где линия работает постоянно, а остановка оборудования обходится дорого.
На линии сращивания простой инструмента влияет сразу на несколько операций: торцовку, фрезерование, нанесение клея, прессование и дальнейшую сортировку.
Поэтому ресурс режущей кромки и скорость обслуживания важны не меньше, чем первоначальная цена инструмента.
В линейке Golden Eagle предусмотрены варианты из быстрорежущей стали, твёрдого сплава и исполнения с защитным покрытием. Такая комплектация рассчитана на более интенсивную эксплуатацию и позволяет подбирать режущую часть под нагрузку конкретного производства.
Для фабрики это означает более предсказуемый график обслуживания и меньший риск того, что профиль изменится после очередной разборки и повторной сборки инструмента.
При работе с веерными наборными фрезами оператору необходимо собрать пакет, проверить проставки и режущие элементы, проконтролировать биение, выполнить пробный рез и оценить посадку соединения.
Если результат не соответствует требованиям, настройку приходится повторять.
На небольшом производстве это может быть допустимо. На загруженной линии каждая такая операция сокращает полезное машинное время.
При использовании блочной головки базовая геометрия корпуса сохраняется. По мере износа обслуживаются или заменяются ножи. Это уменьшает объём повторной настройки и снижает вероятность ошибки после установки инструмента.
Особенно заметно это преимущество на производствах с частыми переналадками и дефицитом квалифицированных настройщиков.
Состояние режущей кромки — только один из факторов стабильной обработки. Не менее важны точность установки и балансировка инструмента.
Если пакет наборных фрез собран с отклонениями, могут появиться вибрации, шум и дополнительная нагрузка на шпиндель. Это ухудшает поверхность обработки и ускоряет износ подшипников.
В описании решений Golden Eagle и TKG отдельно отмечается более ровный вход инструмента в заготовку, улучшение качества шипового соединения и снижение нагрузки на фрезерный шпиндель и двигатель. При правильной установке и балансировке это обеспечивает более спокойную работу и уменьшает риск преждевременного износа оборудования.
Для производственной линии это важно не только с точки зрения качества шипа. Ремонт шпинделя и остановка оборудования могут стоить значительно больше, чем разница в цене между двумя типами инструмента.
Переход на блочную систему требуется не каждому предприятию.
Веерные наборные фрезы могут оставаться рациональным решением, если производство работает с массивом нерегулярно, выпускает небольшие партии и не требует высокой скорости подачи.
Они также подходят предприятиям, которые часто меняют профиль, стремятся сократить первоначальные вложения и располагают опытным специалистом по настройке инструмента.
При таких условиях преимущества блочной головки могут не компенсировать её более высокую стоимость.
Высокоточная фрезерная головка для продольного сращивания Golden Eagle актуальна там, где сращивание древесины стало постоянной производственной операцией.
Речь идёт о выпуске мебельного щита, сращённого погонажа, дверных и лестничных элементов, клеёного бруса, ламелей и длинномерных заготовок из короткомера.
Переход на такую систему стоит рассматривать, если линия работает ежедневно в одну или две смены, требуется высокая подача, качество профиля меняется от партии к партии или переналадка занимает слишком много времени.
Для производства клеёного бруса, ламелей и строительных деревянных конструкций Golden Eagle отдельно заявляет применимость фрезерных головок в работе с высоконагруженными конструкционными изделиями. В этом сегменте стабильность профиля влияет уже не только на внешний вид, но и на эксплуатационные характеристики готовой продукции.
| Критерий | Веерные наборные фрезы | Блочные фрезерные головки со сменными ножами |
| Первоначальная стоимость | Обычно ниже | Обычно выше |
| Конструкция | Комплект из отдельных элементов | Жёсткий корпус со сменными ножами |
| Настройка | Требует больше ручных операций | Быстрее и стабильнее |
| Риск накопленной погрешности | Выше | Ниже |
| Повторяемость профиля | Сильно зависит от сборки | Более предсказуемая |
| Работа на высокой подаче | Ограничивается точностью сборки | Лучше подходит для промышленных линий |
| Зависимость от оператора | Выше | Ниже |
| Обслуживание | Требует сборки и повторной настройки | Основное обслуживание связано с ножами |
| Экономика небольших партий | Часто выгоднее | Может не окупаться |
| Экономика серийного производства | Возможны потери на переналадках и простоях | Чаще выигрывает за счёт стабильности |
Выбор между веерной и блочной системой начинается не с каталога инструмента, а с параметров производства.
Необходимо учитывать породу и влажность древесины, поскольку сосна, лиственница, берёза, дуб, ясень и бук по-разному ведут себя при обработке.
Также важны тип клея, требования к профилю, посадочный диаметр, обороты и мощность шпинделя, допустимый диаметр инструмента и фактическая скорость подачи.
При подборе Golden Eagle отдельно потребуется определить необходимое количество ножей, материал режущей части и целевой режим эксплуатации. В линейке предусмотрены исполнения с 4, 6 и 8 ножами, а также варианты из быстрорежущей стали, твёрдого сплава и с защитным покрытием.
Отдельно нужно определить, где будет обслуживаться инструмент и кто будет отвечать за замену ножей, переточку и контроль геометрии.
Для клеёного бруса и строительных деревянных конструкций необходимо дополнительно учитывать требования к прочности и сертификации готового соединения.
Если предприятие выполняет сращивание время от времени, веерная наборная фреза может полностью закрывать производственную задачу без лишних вложений.
Но при ежедневной работе линии экономика меняется. На первый план выходят продолжительность переналадки, стабильность профиля, количество остановок и процент брака.
В этом случае блочную фрезерную головку Golden Eagle стоит оценивать не по цене за единицу инструмента, а по стоимости кубометра стабильной продукции и количеству часов, которые линия отрабатывает без остановок.
Главное преимущество такой системы не в том, что она просто лучше режет. Она помогает стабильнее держать весь процесс: от формирования шипа до качества готового клеевого соединения.
