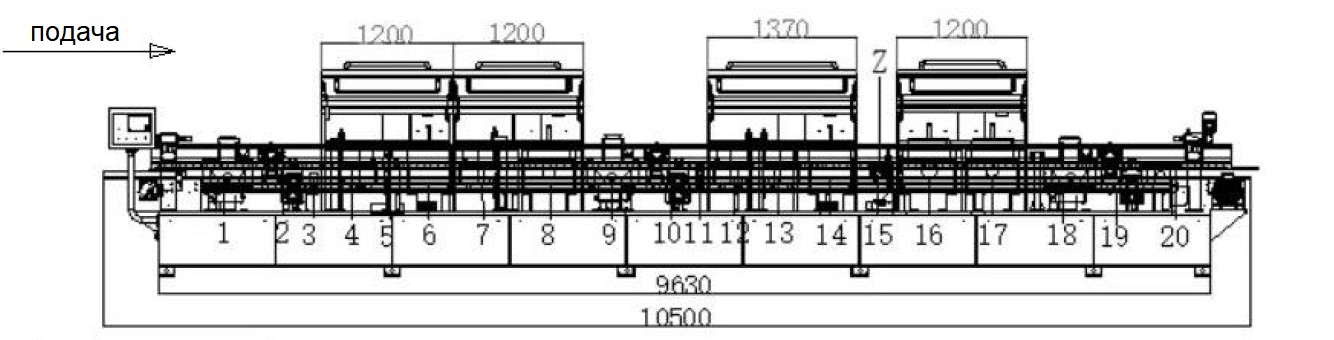

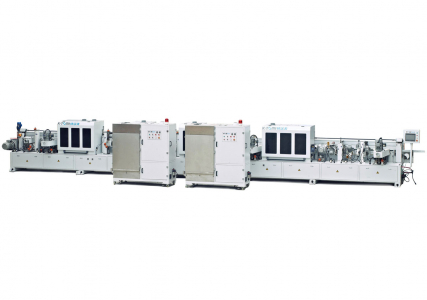

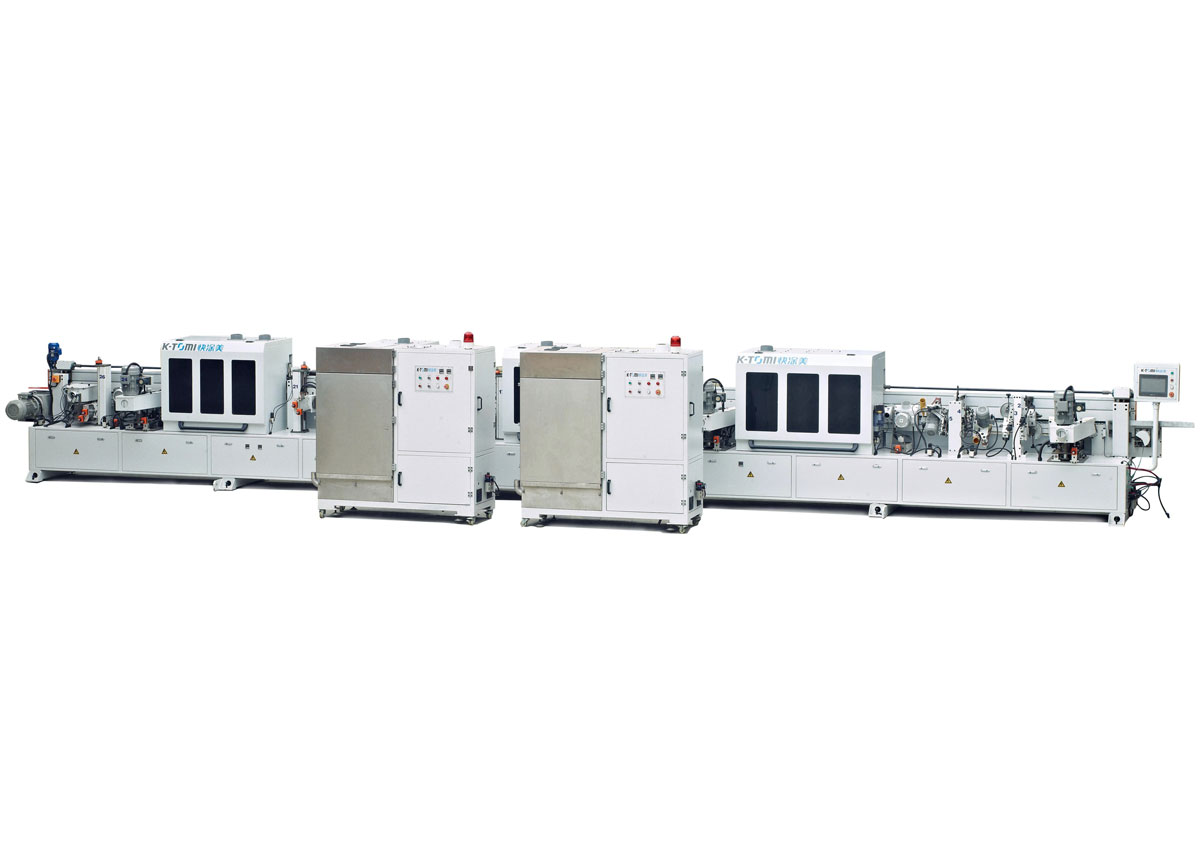

Линия УФ-окраски, сушки и шлифования торцов мебельных деталей

Наносящий ролик

Нанесение роликом возможно на плоские торцы деталей из МДФ, шпонированных, из массива различных пород древесины, на торцы фанеры, на пластиковые/композитные торцы. В зависимости от задачи и используемого типа ЛКМ ролики могут быть исполнены в различных спецификациях: гладкие (EPDM), с лазерной насечкой.

Реверсивный ролик

После нанесения порозаполняющих грунтов, либо шпаклевок, реверсивный ролик, вращаясь навстречу движению деталей, втирает шпаклевку и грунты в поры заготовок, тем самым создавая ровную базу для дальнейшей отделки.

Используется для мгновенной полимеризации УФ-отверждаемых ЛКМ. Имеет возможность регулировки мощности с пульта, а также оснащена защитной шторкой на пневмо-цилиндре (срабатывание в момент прохода детали). В станке установлены галлиевые и ртутные лампы для оптимальных режимов сушки в зависимости от типа нанесенных ЛКМ.

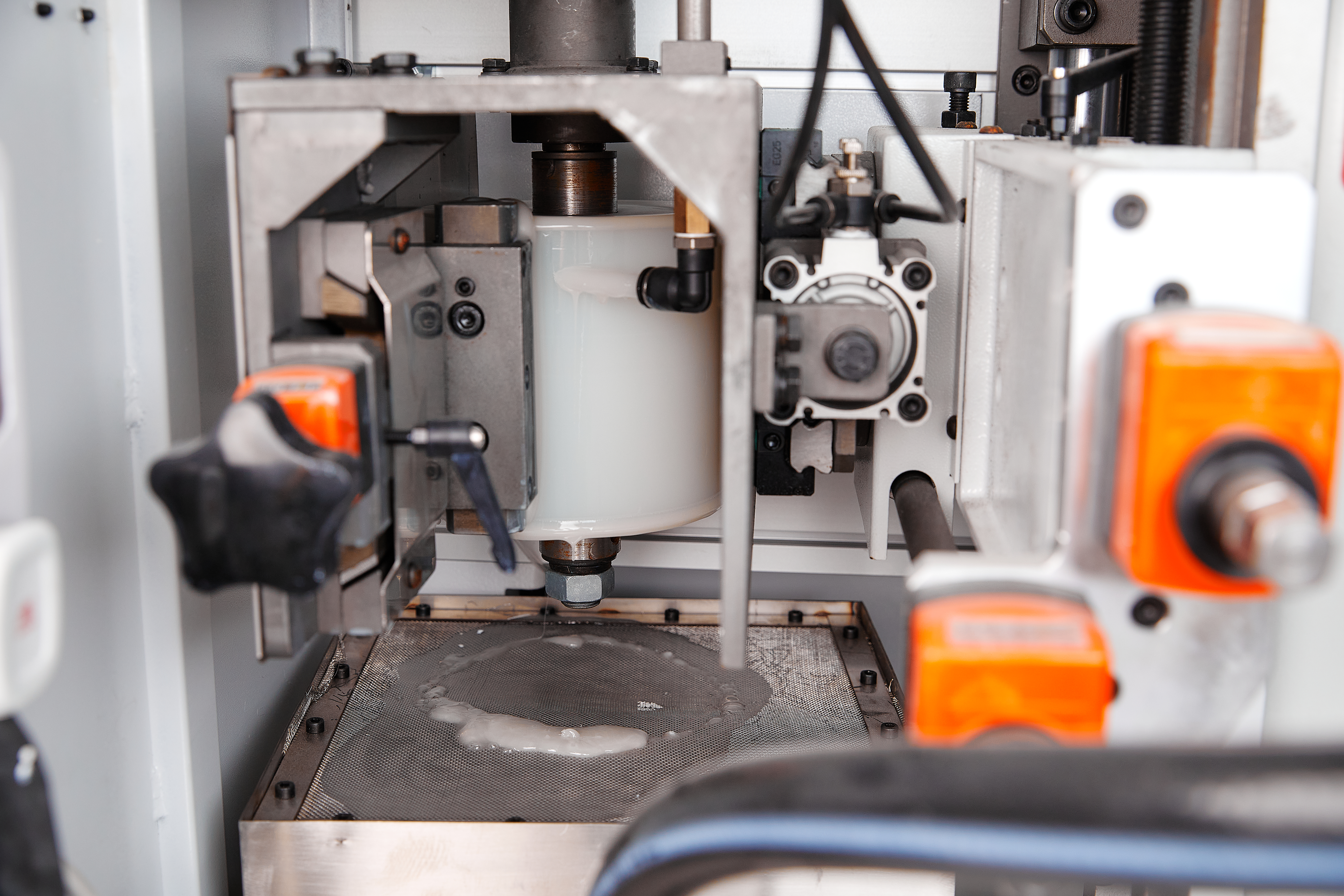

В соответствии с формой кромки деталей, фильера имеет соответствующий контр-профиль, что позволяет эффективно и равномерно наносить ЛКМ на кромки сложных профилей. Имеется возможность регулировать слой наносимого ЛКМ. Фильера имеет быстросъемную конструкцию, и может быть заменена на другую при необходимости.

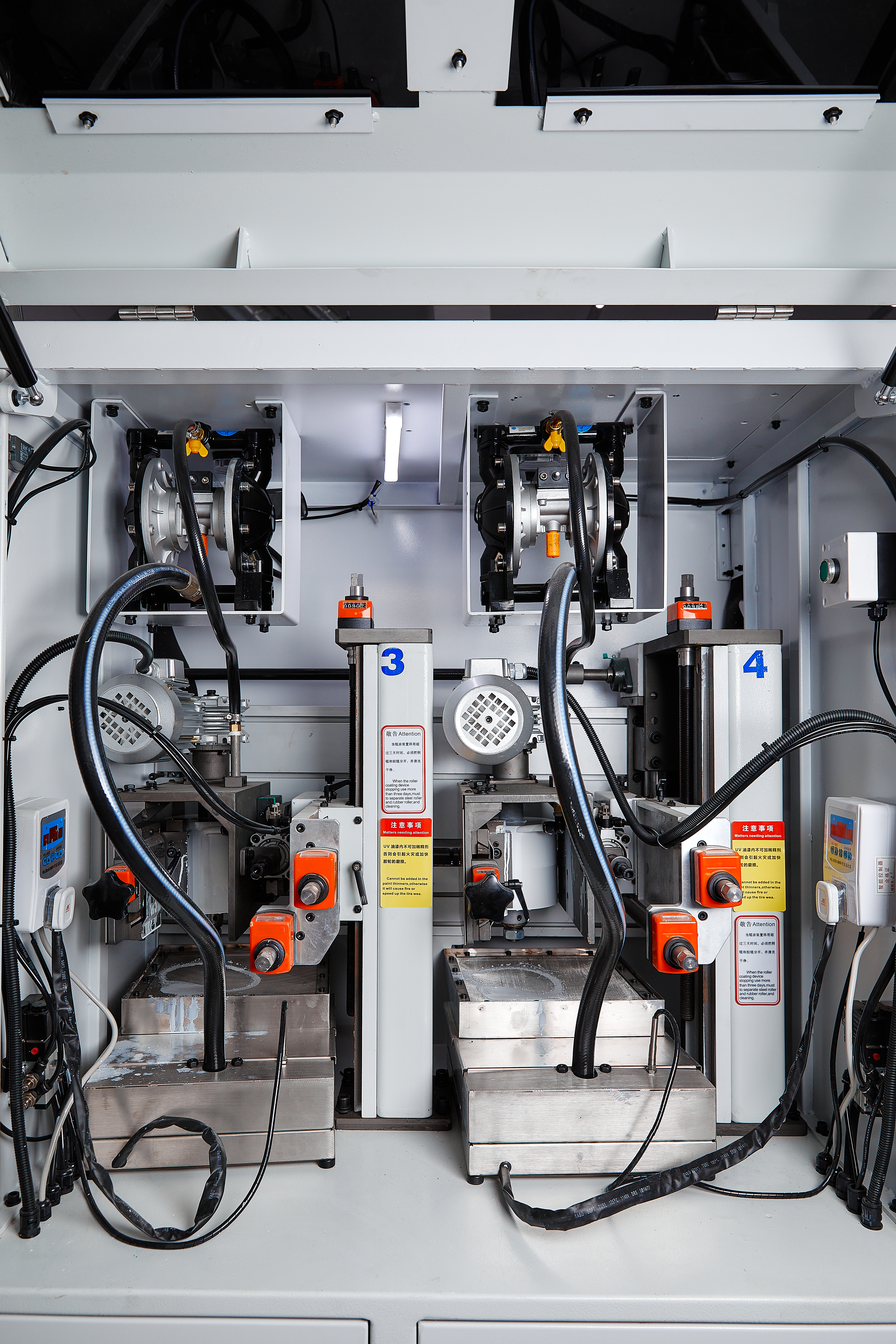

Бак Обеспечивает подачу ЛКМ на профильную фильеру, а вакуумный насос обеспечивает ровную дугу на конце профильной фильеры, возвращая часть лкм по обратному шлангу, обеспечивая тем самым ровное нанесение грунтов на профильные торцы/ нанесение толстого слоя грунтов на плоские торцы.

Агрегат служит для шлифования фасок деталей. Специальная мягкая губчатая основа и шлифовальный абразив позволяют шлифовать как сырой материал, так и нанесенные шпаклевки/грунты.

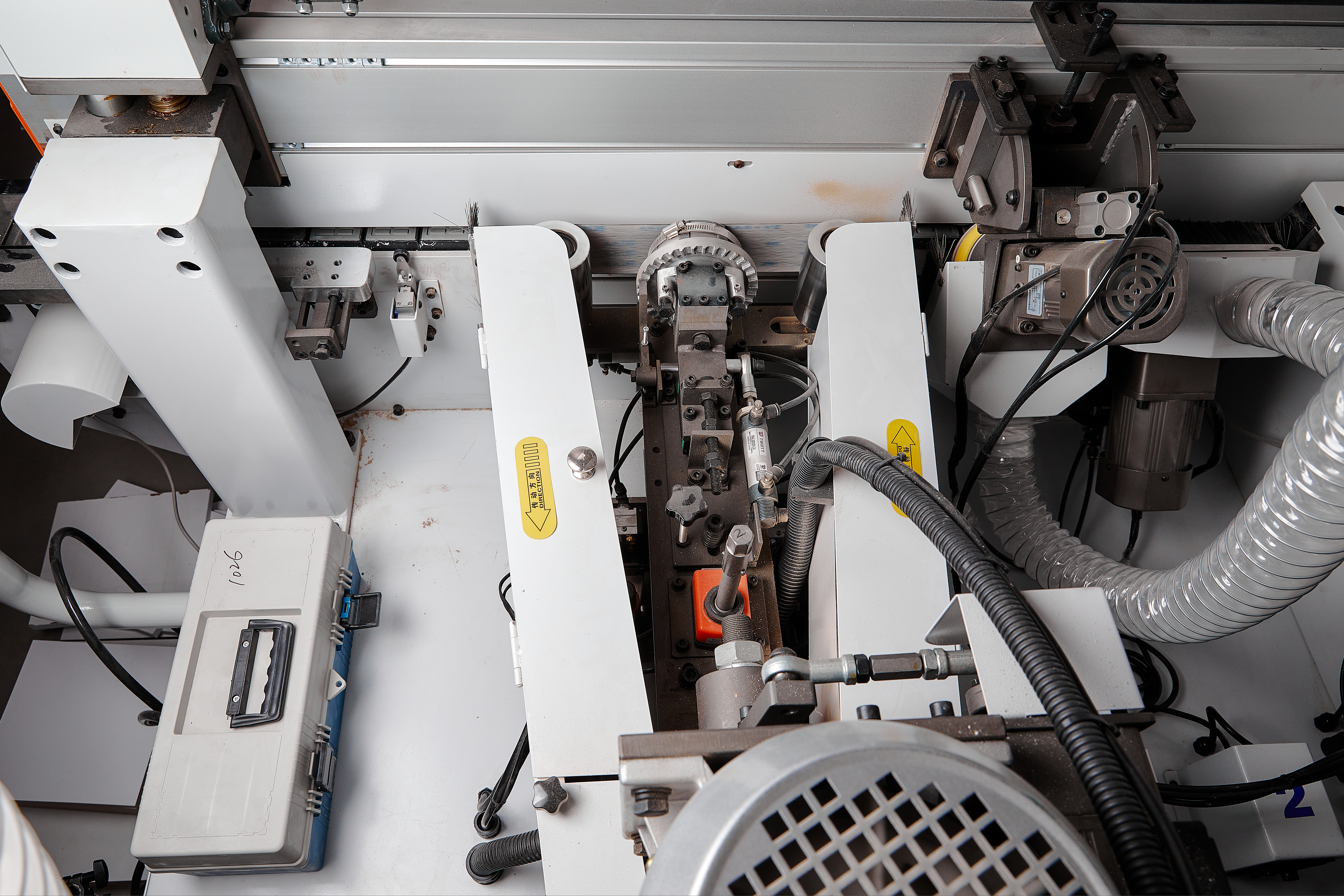

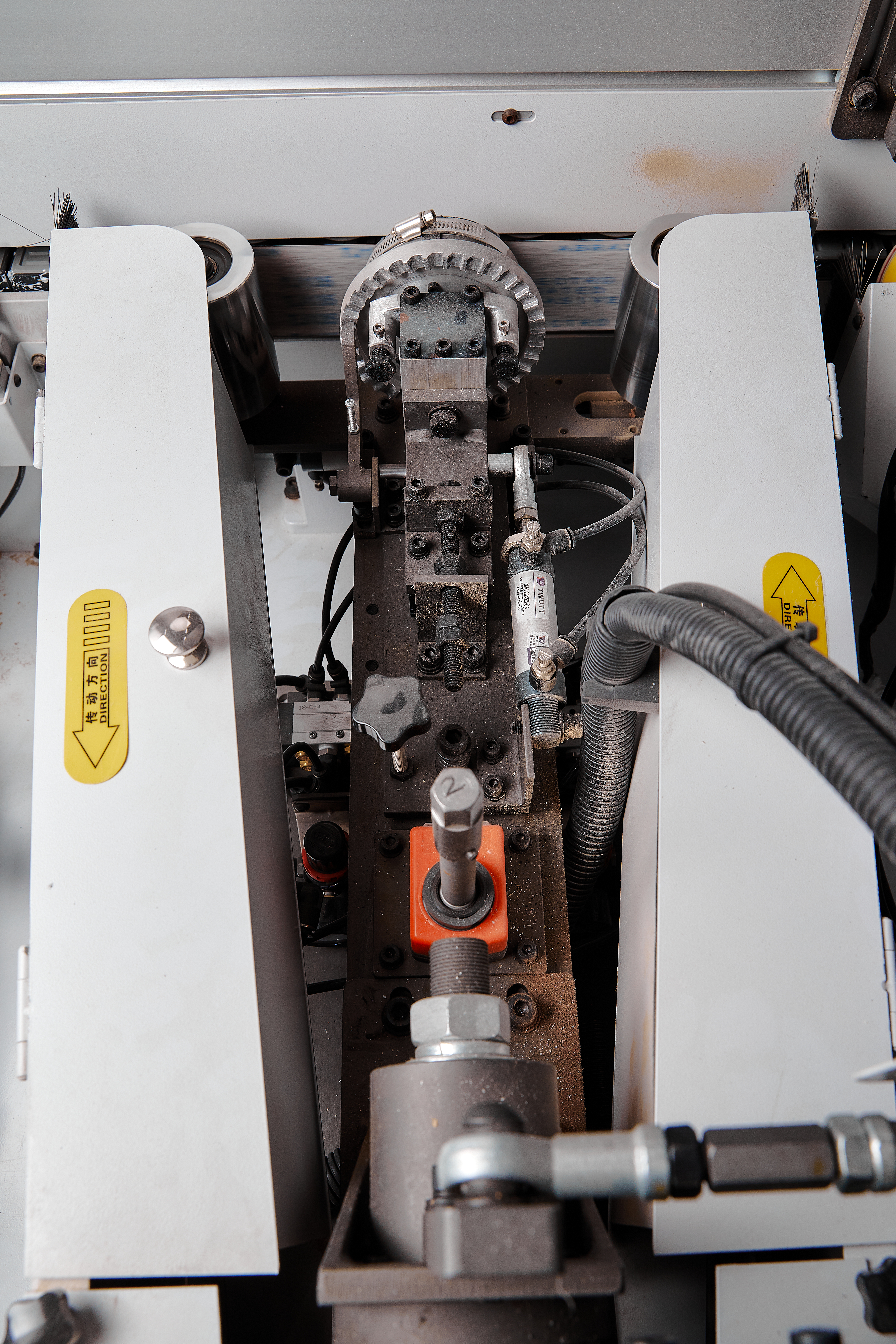

Агрегат служит для шлифования как сырого материала, так и грунтов. Удобная система отслеживания начала и конца заготовки предотвращает завалы краев деталей. Прижимной утюжок имеет круглую форму, и равномерно проворачивается на небольшой угол после каждого срабатывания, гарантируя равномерный износ графитового слоя. Узел оснащен системой осцилляции шлифленты, что значительно увеличивает срок ее службы.

Универсальный шлифовальный узел может быть укомплектован различными инструментами в зависимости от задачи и рисунка профиля торца деталей. Для шлифования плоских кромок заготовок используются шлифленты вместе с поролоновыми губчатыми роликами. Для достижения идеального результата по сложным профилям применяется валик скотч-брайт с фрезеровкой контрпрофиля.

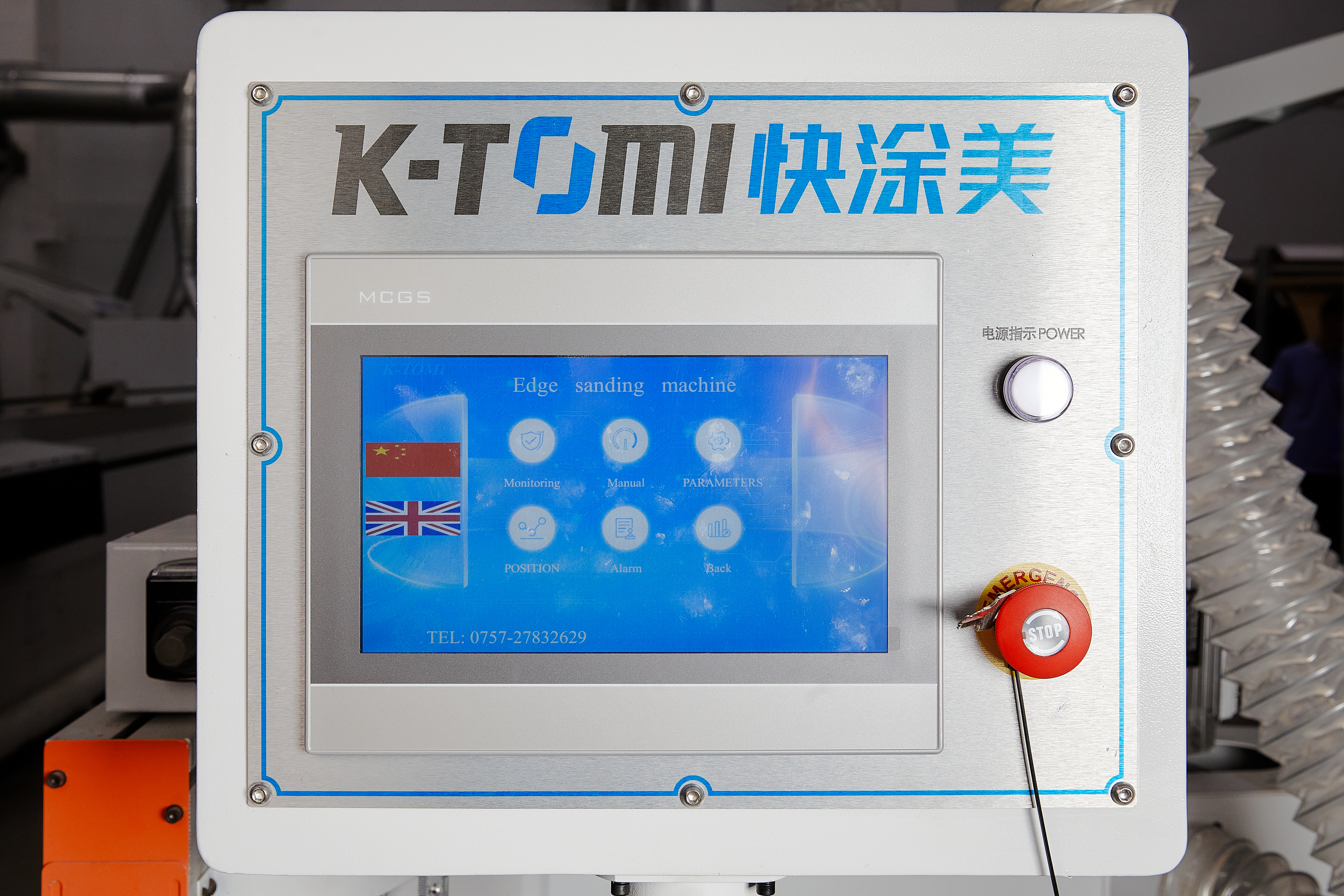

Централизованная панель управления с тач-скрин дисплеем позволяет включать/отключать все рабочие узлы, настраивать параметры активации/деактивации каждого агрегата, и производить другие настройки линии.
