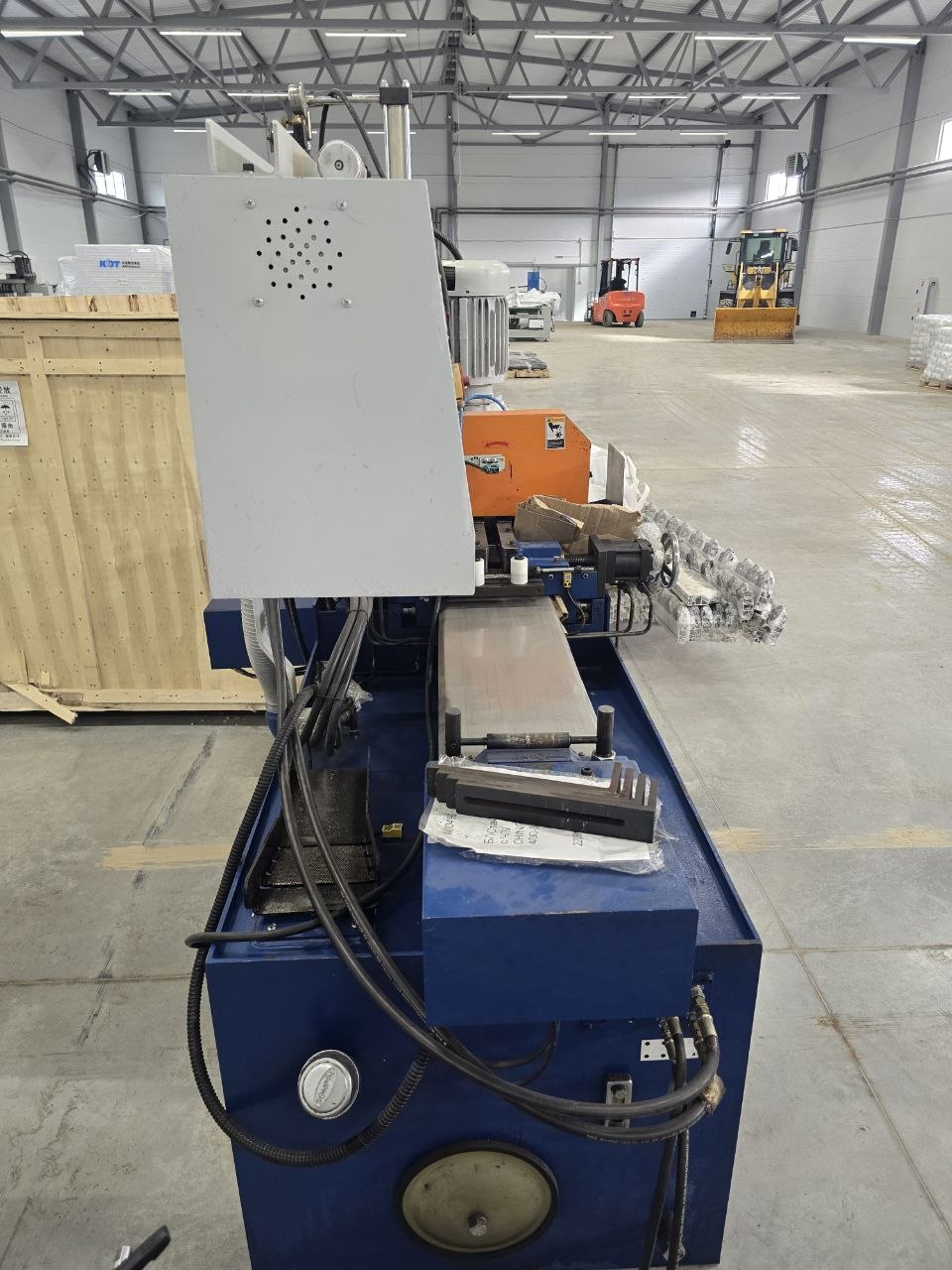

Резательный станок с ЧПУ по металлу NC-400-5AI Б/У

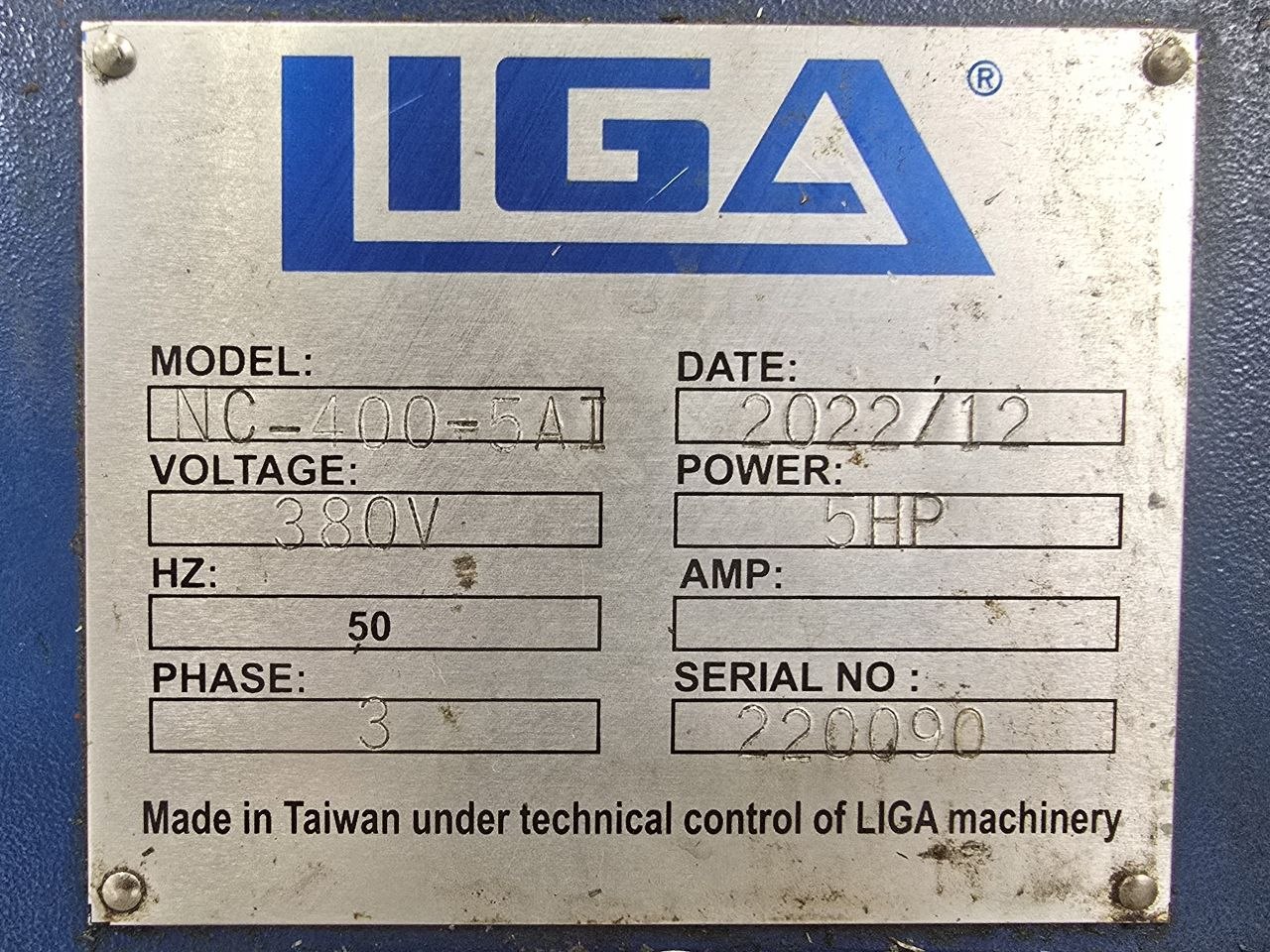

Станок произведён в декабре 2022 года.

Станок полностью в рабочем состоянии.

По запросу возможна демонстрация станка на складе в г.Кузнецке.

Пусконаладочные работы выполняются инженерами компании ООО «Лига».


Функциональные возможности и конструктивные особенности

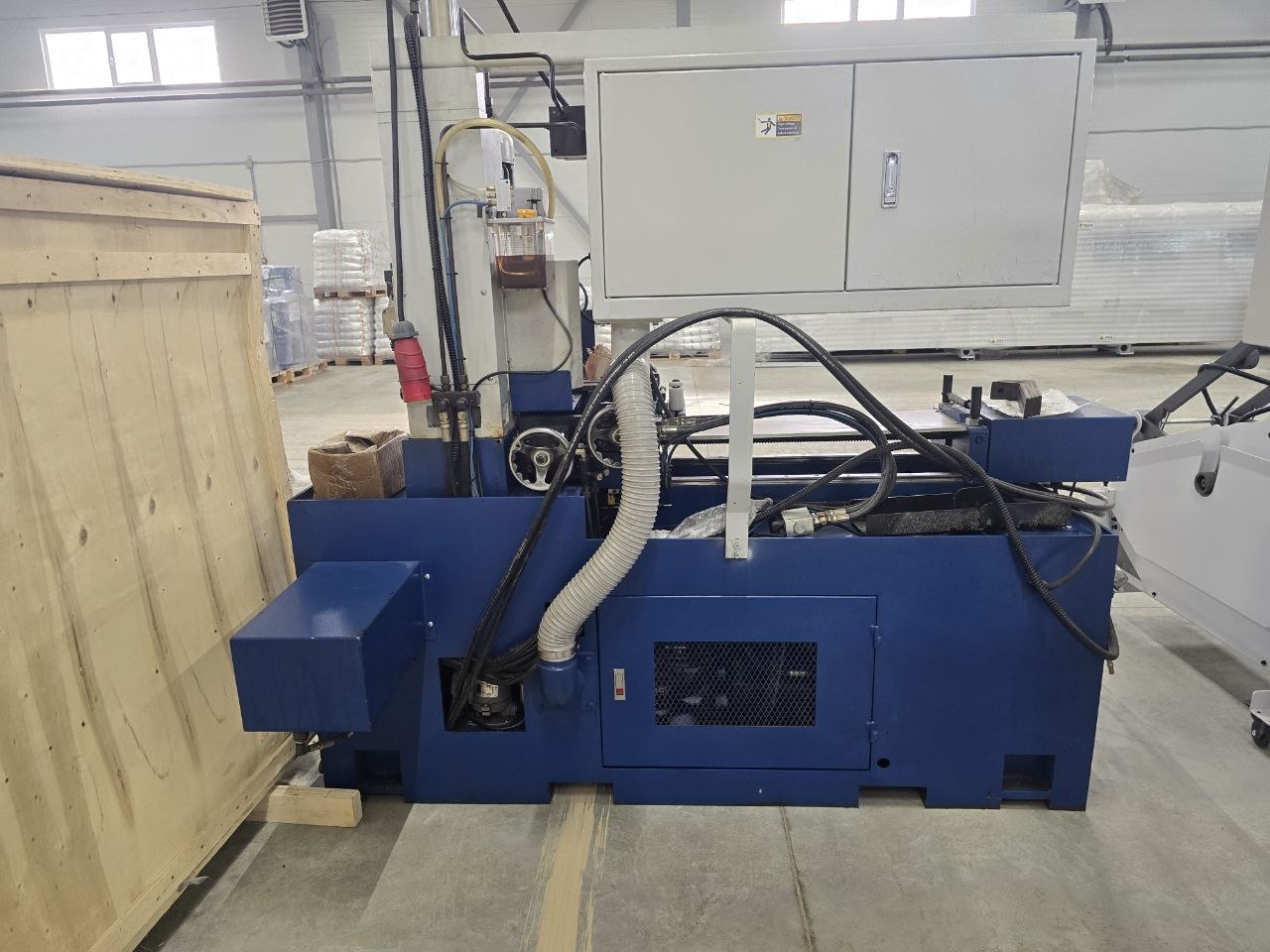

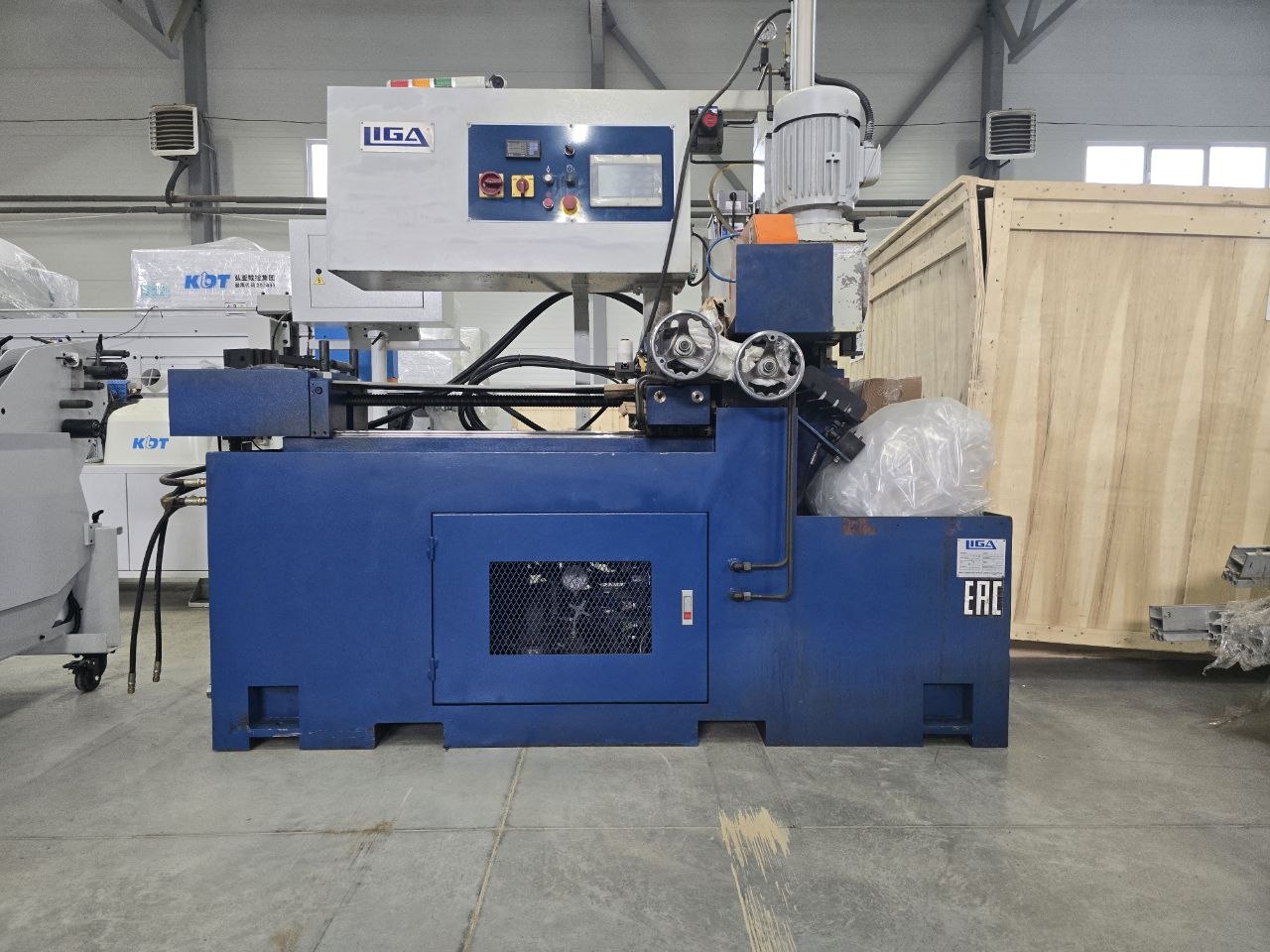

Станок NC-400-5AI представляет собой автоматизированный отрезной комплекс с числовым программным управлением, предназначенный для высокоточного серийного раскроя труб и профильного проката.

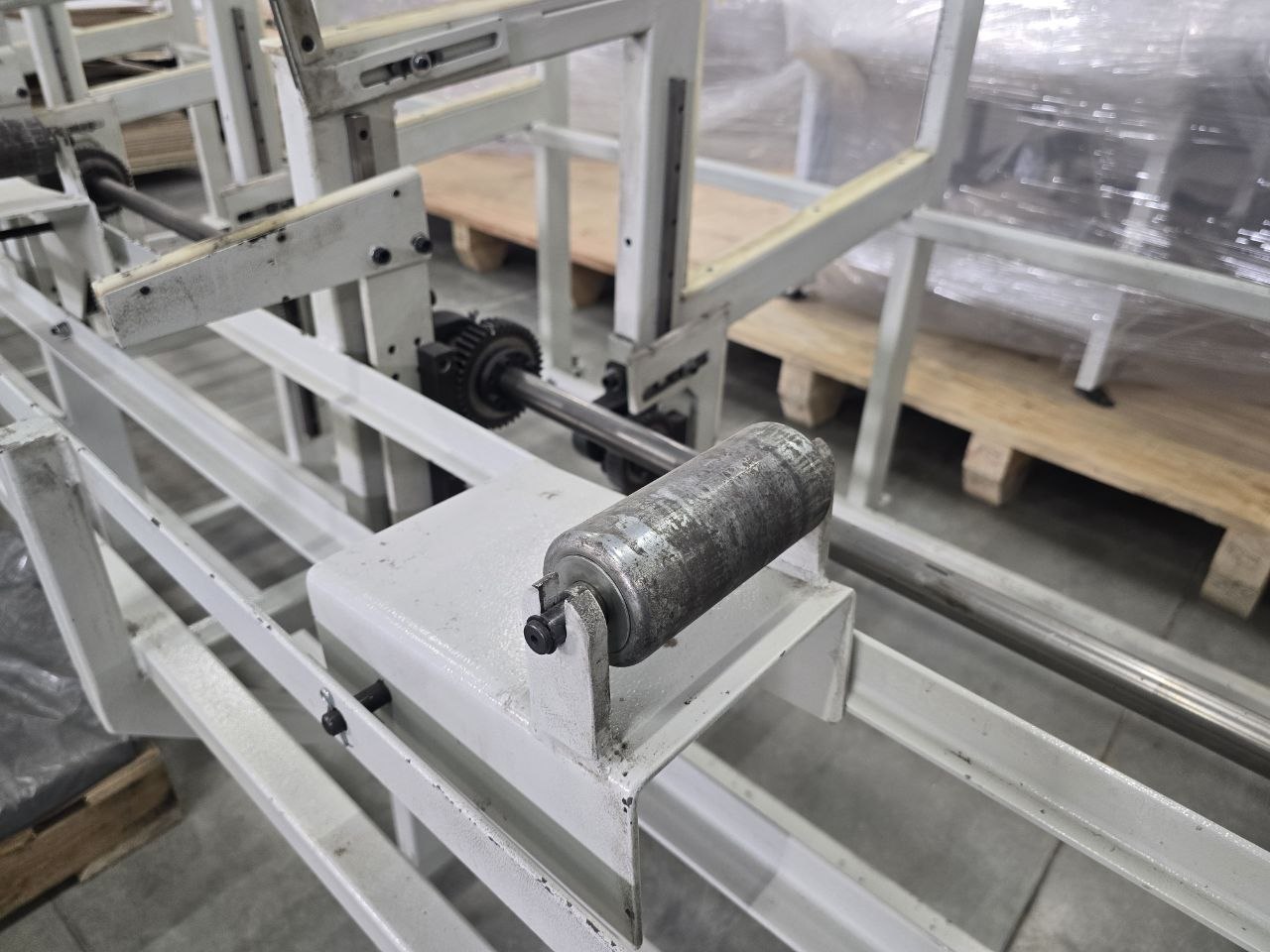

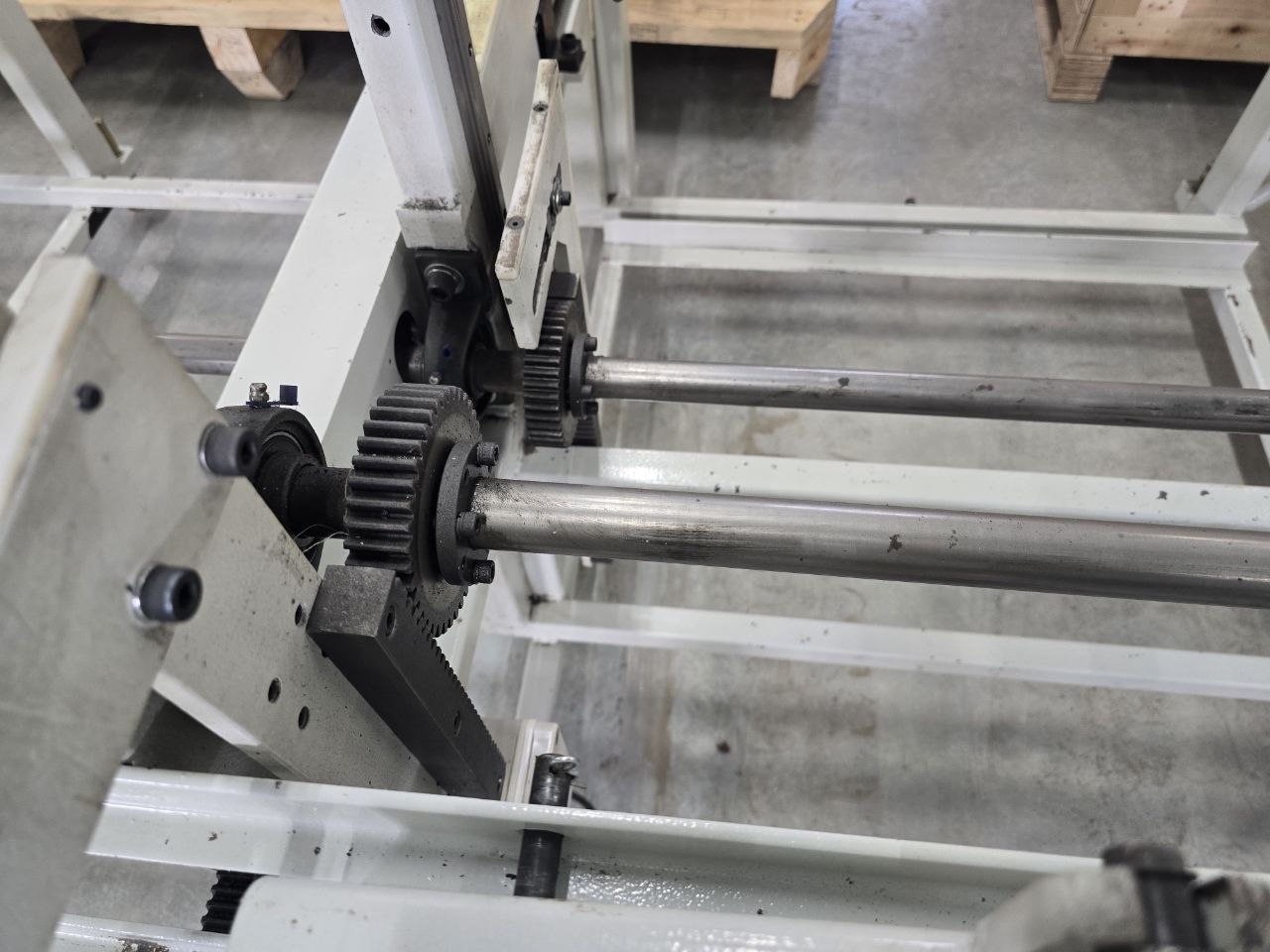

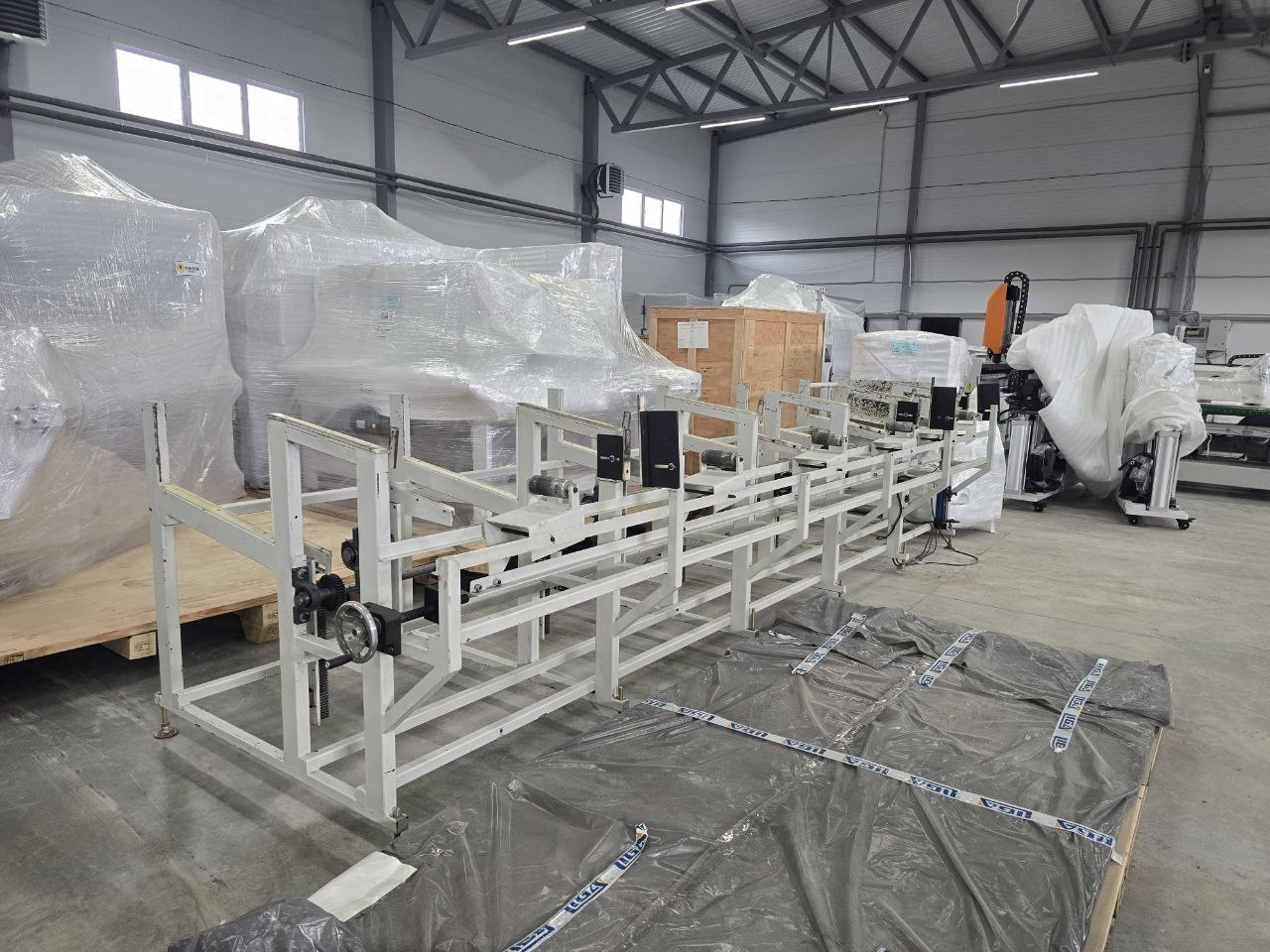

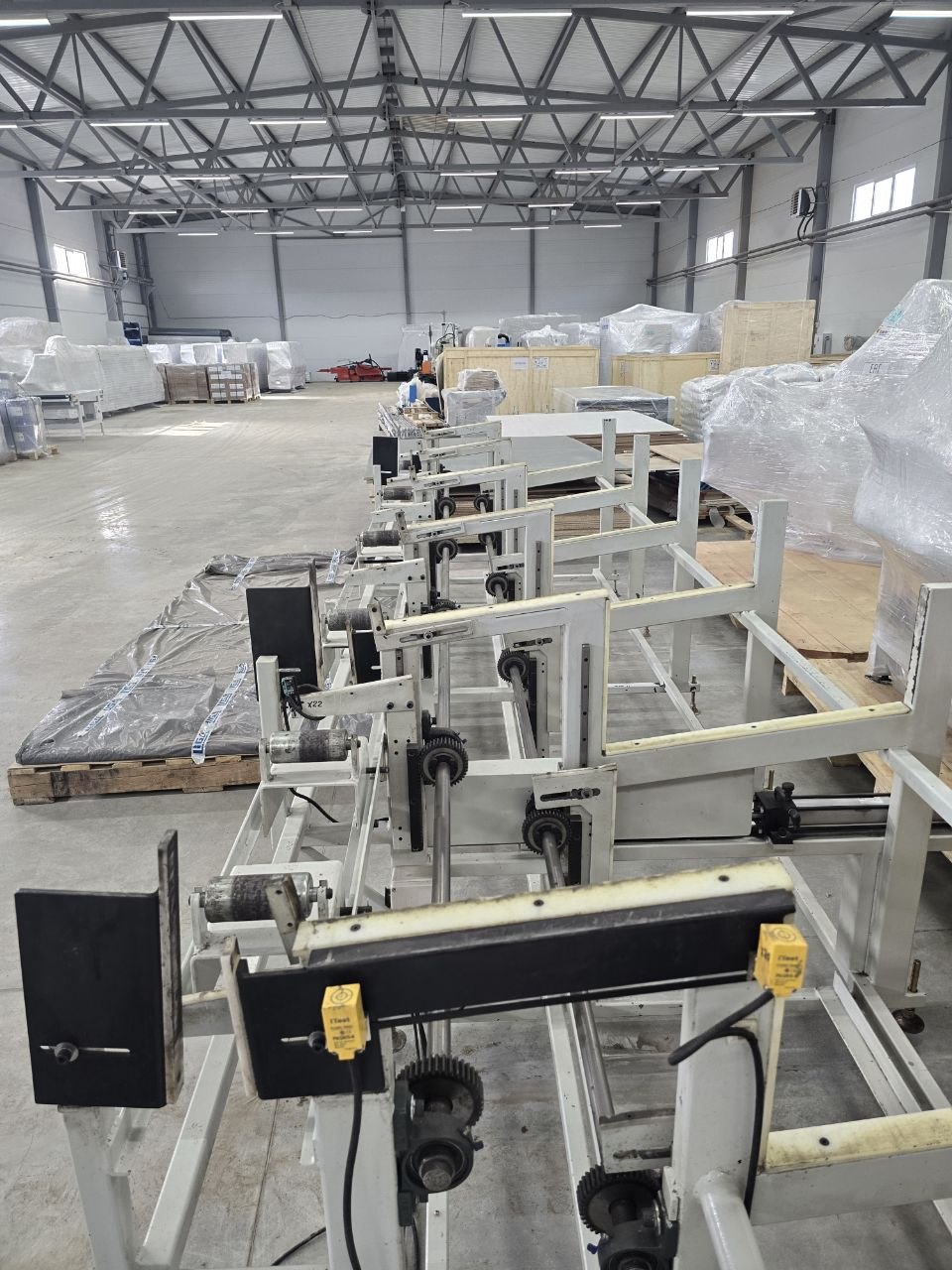

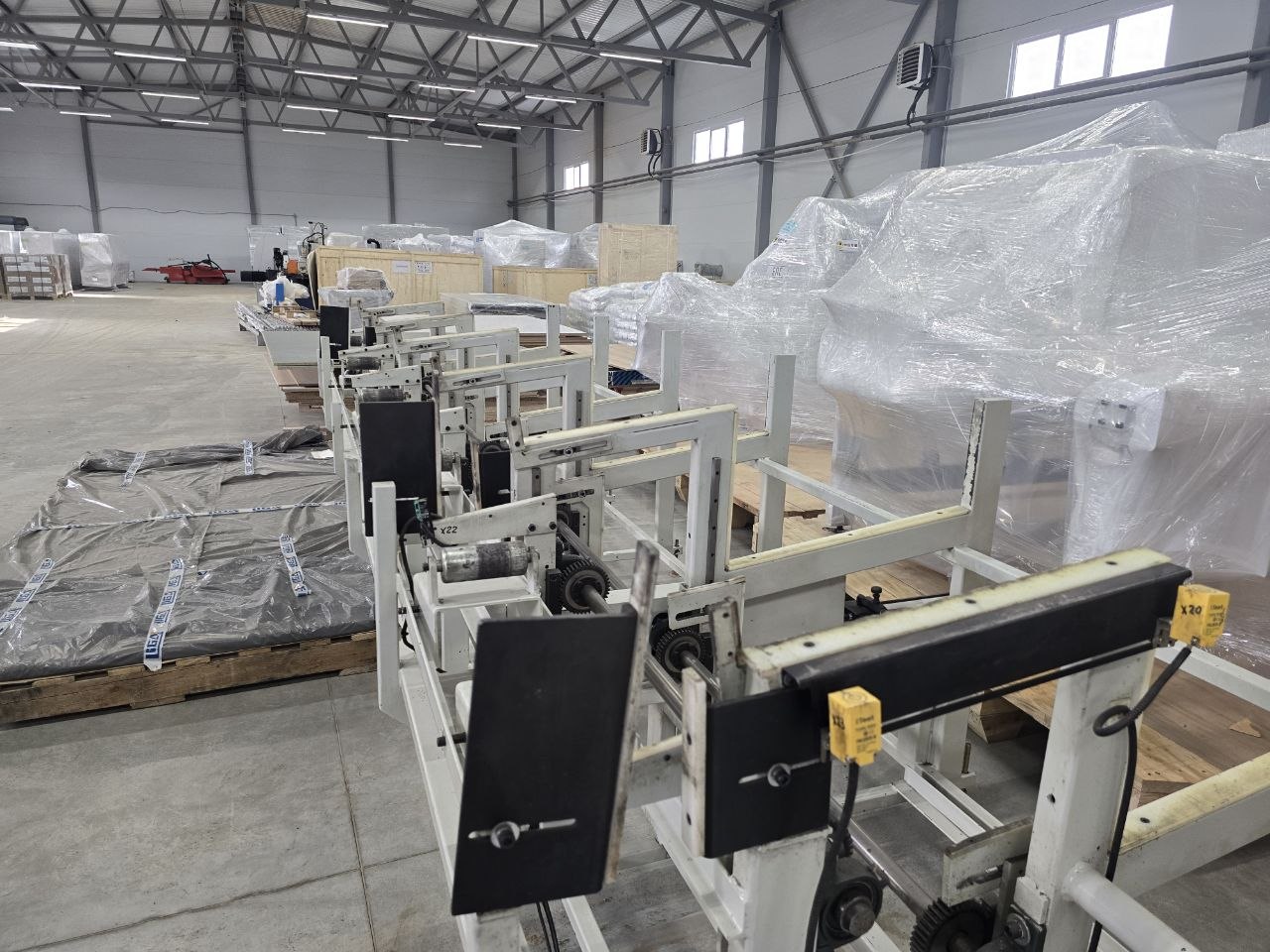

Оборудование оснащено автоматическим подающим устройством длиной 6 м, обеспечивающим поштучную загрузку круглых труб в зону обработки. Обработка профильных заготовок (квадратных, прямоугольных, L-, П-образных) осуществляется с ручной загрузкой.

Реализована функция пакетного раскроя при ручной подаче заготовок, что позволяет повысить производительность при серийной обработке.

Станок выполняет резку исключительно под углом 90°, обеспечивая стабильную геометрию и повторяемость операций.

Интуитивно понятный интерфейс оператора реализован на базе PLC-контроллера, что упрощает настройку режимов обработки и эксплуатацию оборудования.


Технические характеристики

•  Угол реза: 90°
•  Максимальные размеры обрабатываемых заготовок:
   Круглая труба (полнотелая): до Ø60 мм
   Круглая труба (полая): до Ø120 мм
   Угловой профиль (L): до 80 мм
   Квадратный профиль: до 100×100 мм
   П-образный профиль: до 100×100 мм
   Прямоугольный профиль: до 80×150 мм
   (обработка профильных заготовок без автоматической загрузки)
•  Мощность основного привода: 3,7 кВт
•  Мощность сервопривода подачи: 1 кВт
•  Частота вращения шпинделя: 30 / 60 об/мин (стандартные режимы)
•  Инструмент: пильный диск HSS 300×2.0×32 мм (1 шт.)

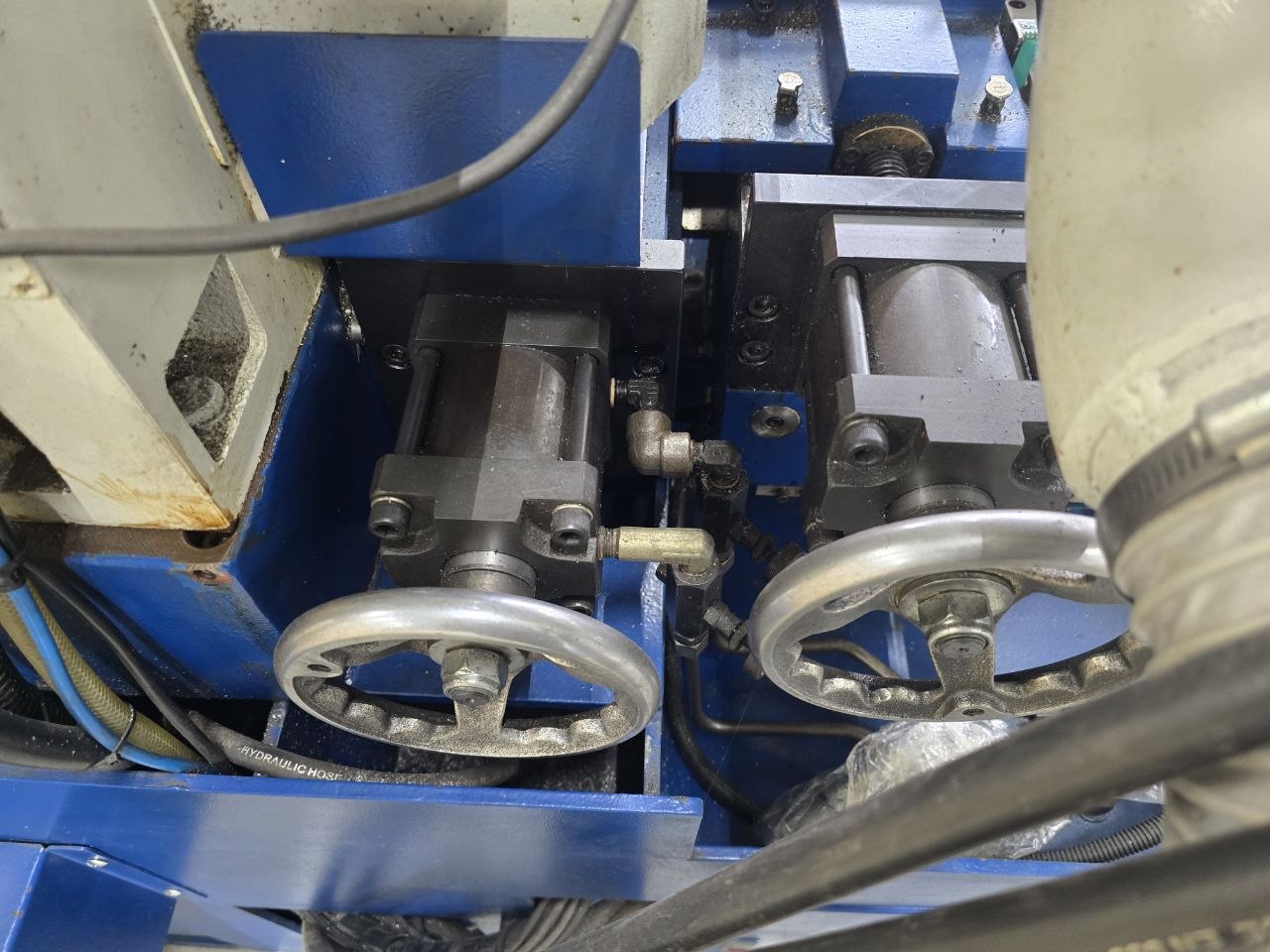

•  Максимальное раскрытие тисков: 150 мм
•  Диапазон подачи заготовки: 3–450 мм за цикл (с возможностью непрерывной подачи)
•  Система управления: PLC


Габаритные размеры и масса

•  Габариты станка (Д×Ш×В):6540 × 1150 × 1950 мм
•  Масса:
   нетто: 1500 кг
   брутто: 1700 кг
