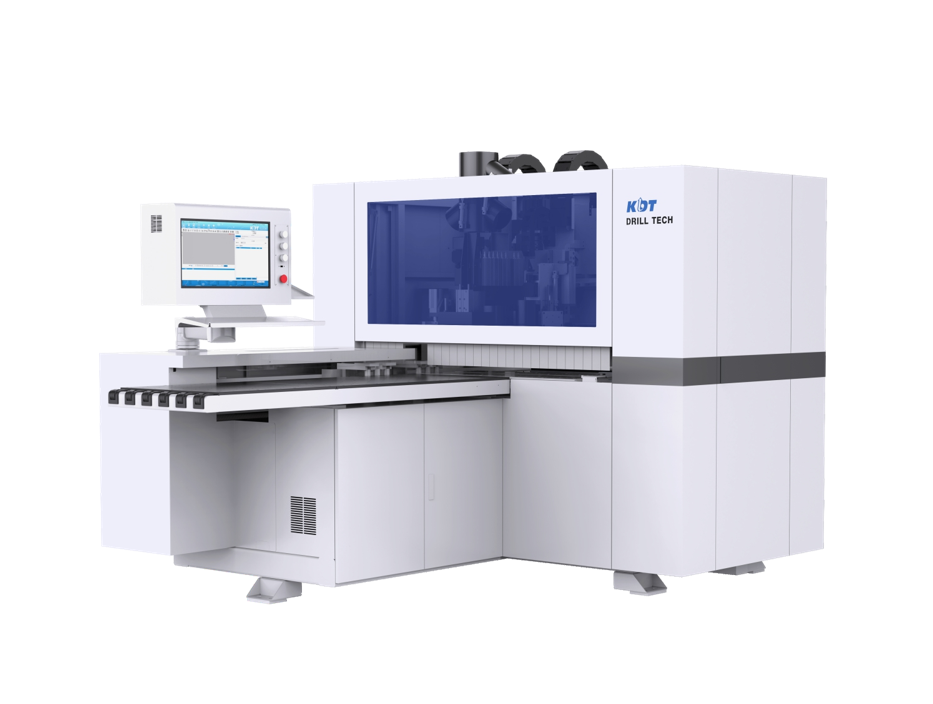

Сверлильно-присадочный центр с ЧПУ KDT KD-610RH
Особенности модели KD-610RH

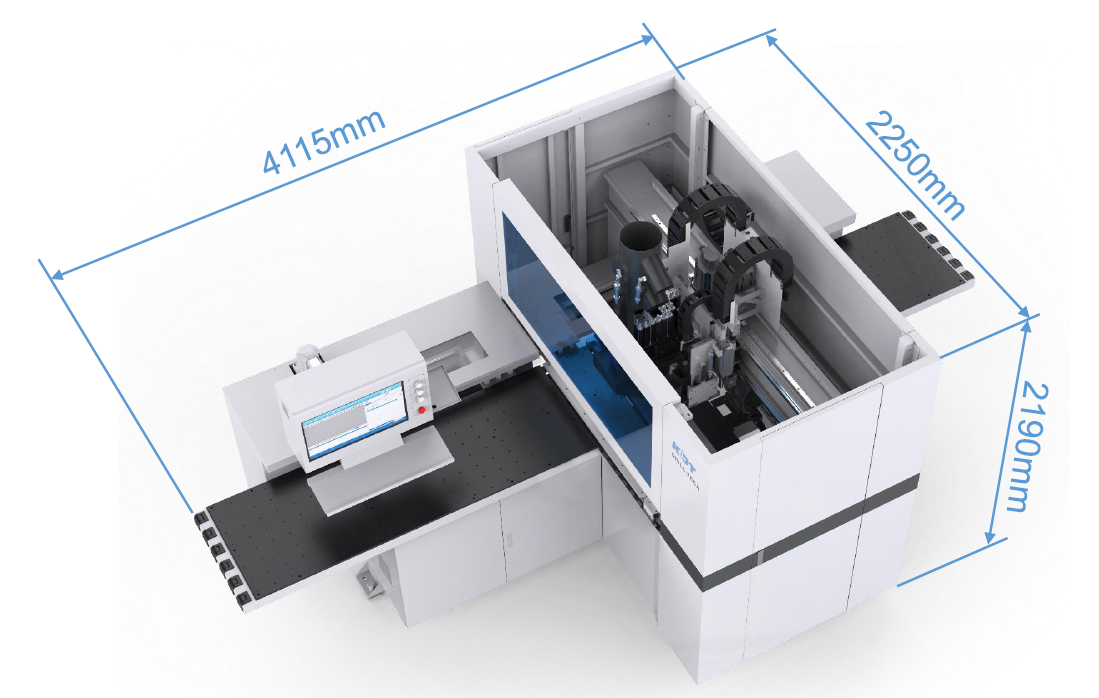

Компактные размеры
-
Обслуживается одним оператором
-
Загрузка и выгрузка деталей с одной стороны
-
Полная интеграция с БАЗИС и поддержка стандартов DXF, XLS, XML, MPR
-
Визуализация обработки двухсторонней карты присадки
Сверлильно-присадочный центр с ЧПУ KDT KD-610R предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
- Скорость движения: 100/90/50 м/мин.
- Визуализация обработки двухсторонней карты присадки
- Сканер для считывания карты присадки по штрих-коду
- Компактные размеры
- Верхняя сверлильная группа: 10 вертикальных, 8 горизонтальных
- Верхний фрезерный узел 3.5 кВт

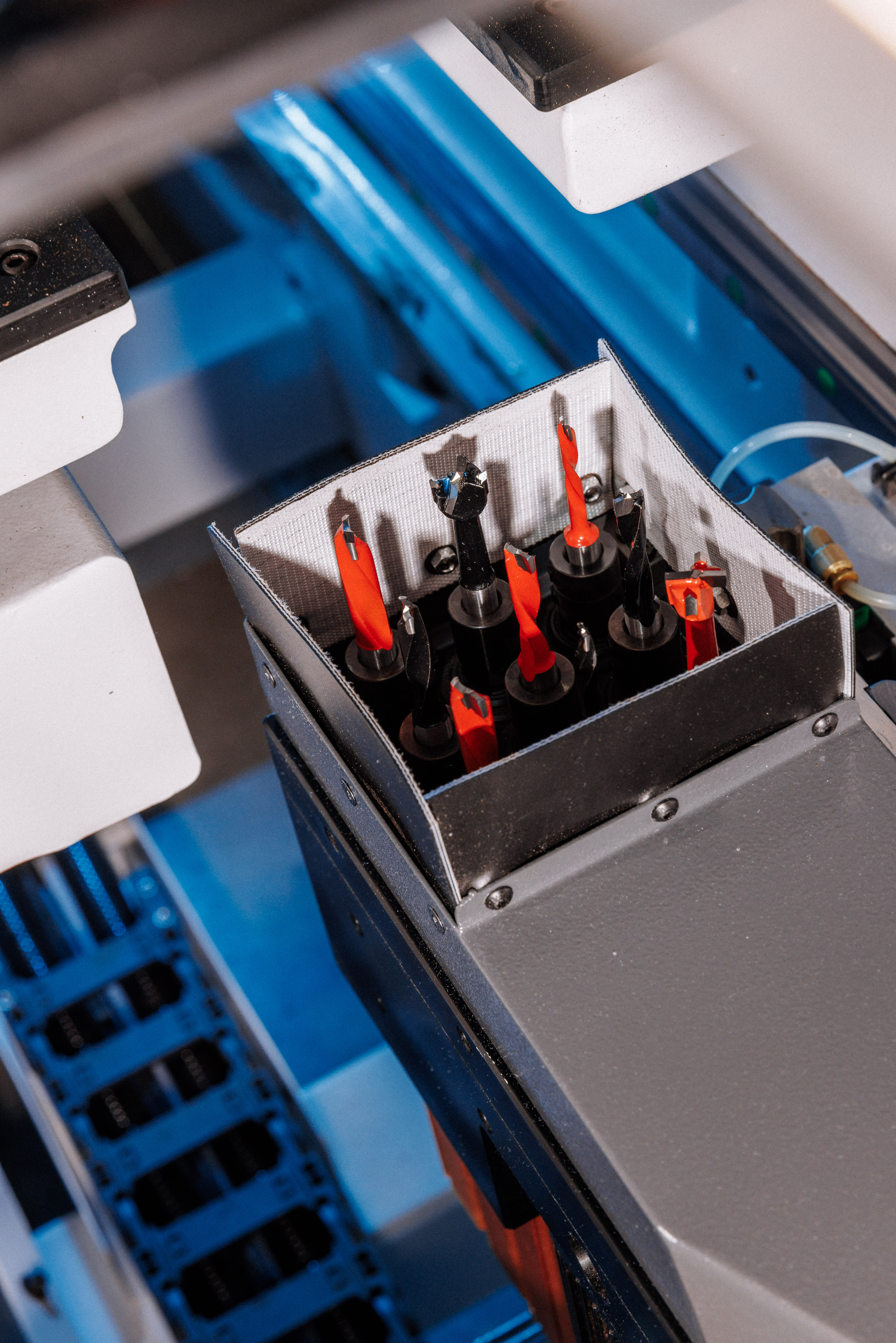

- Нижняя сверлильная группа: 9 вертикальных
Конструктивные преимущества
|

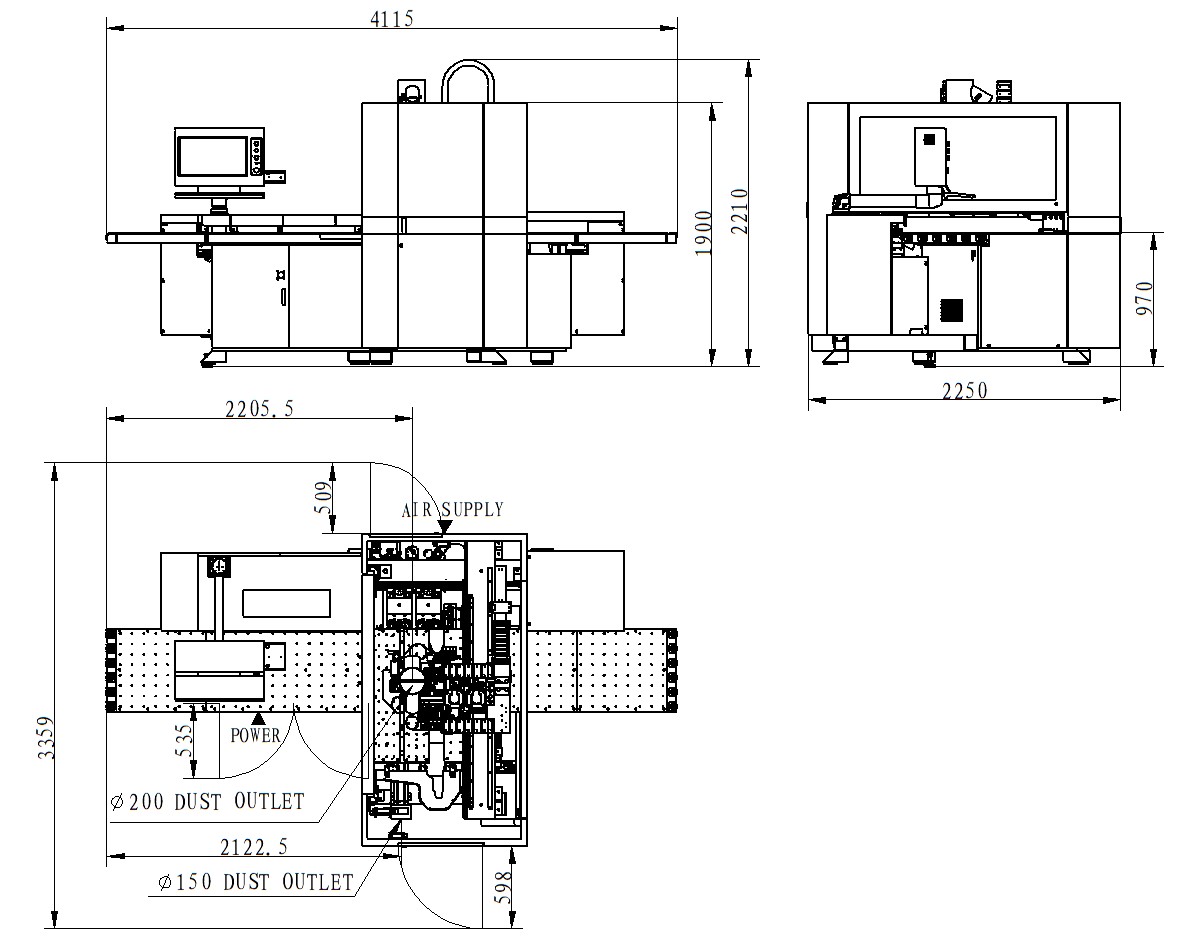

ЭРГОНОМИКА РАБОЧЕГО УЧАСТКА
|
|

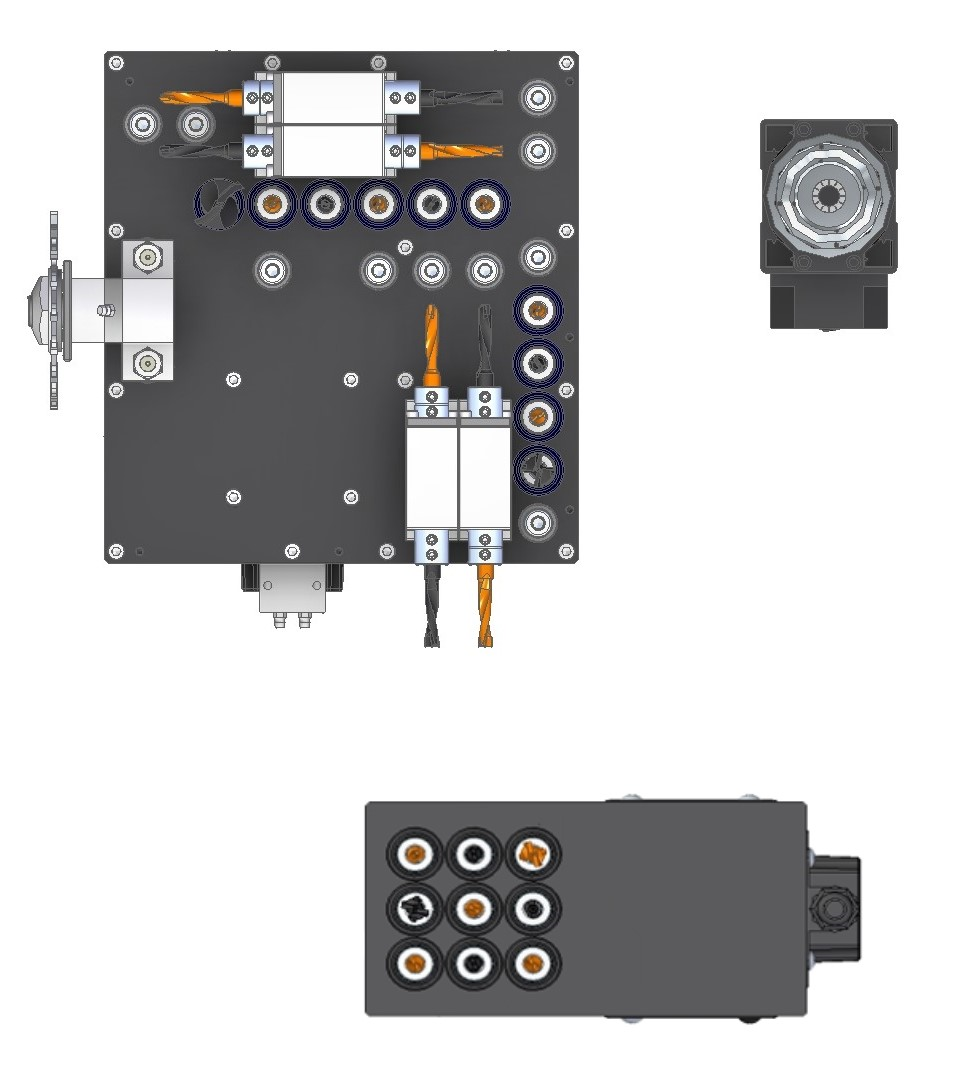

КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа: 10 вертикальных, 8 горизонтальных. Нижняя сверлильная группа: 9 вертикальных Верхний фрезерный узел: 3,5 кВт Пазовальный узел |
|

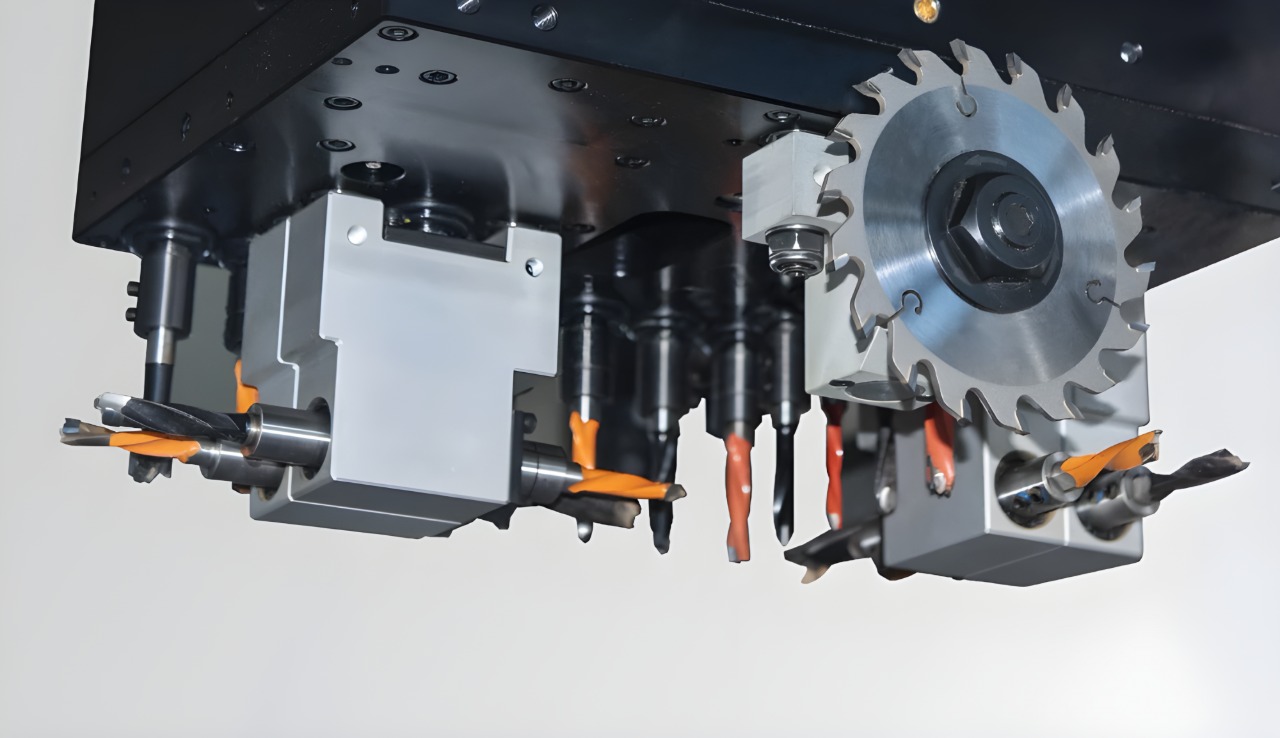

ПАЗОВАЛЬНЫЙ УЗЕЛф120*20*4 мм. |
|

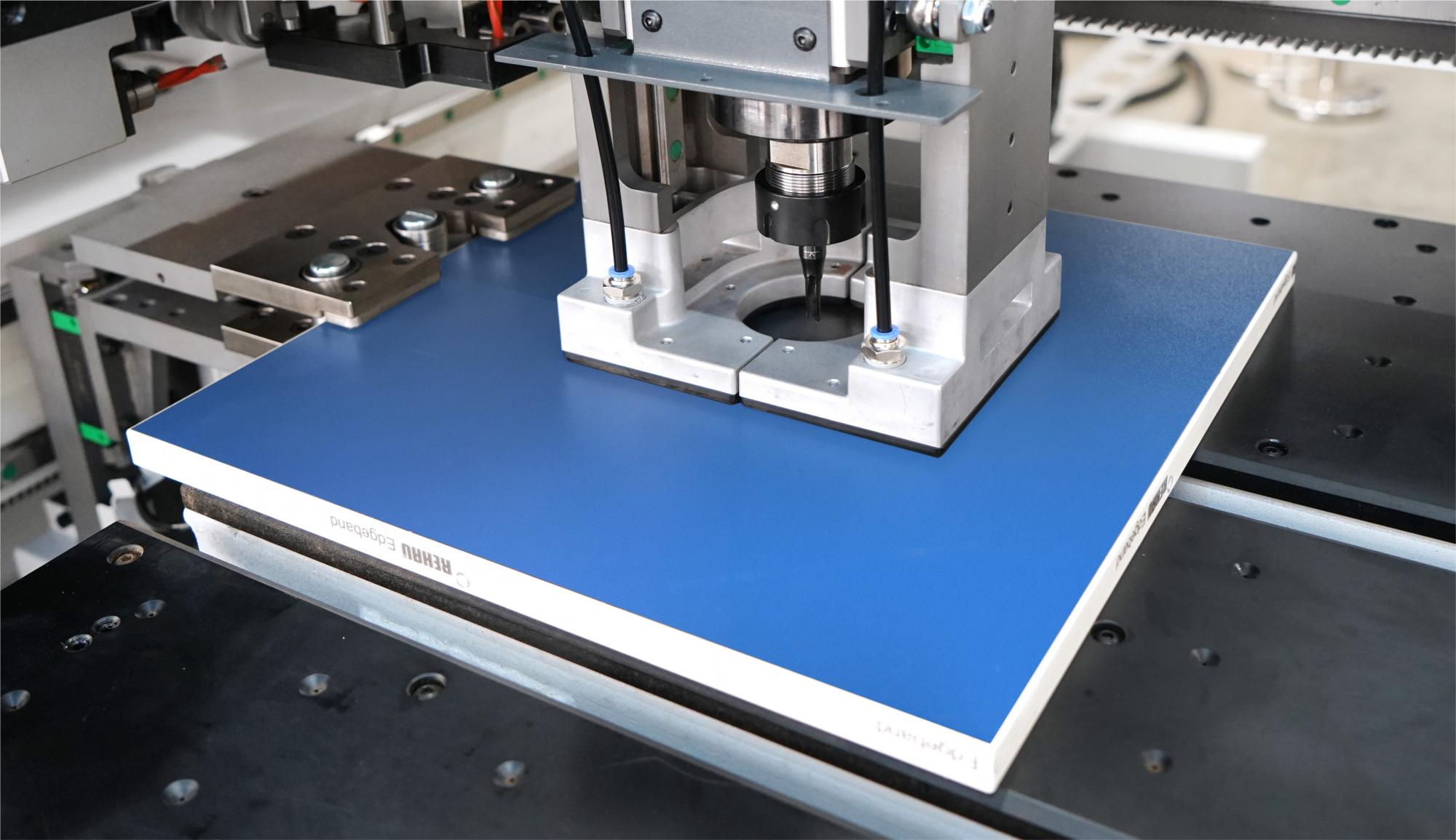

ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИДва прижимных элемента позволяет снизить вибрацию при обработке, повышая точность |
  |

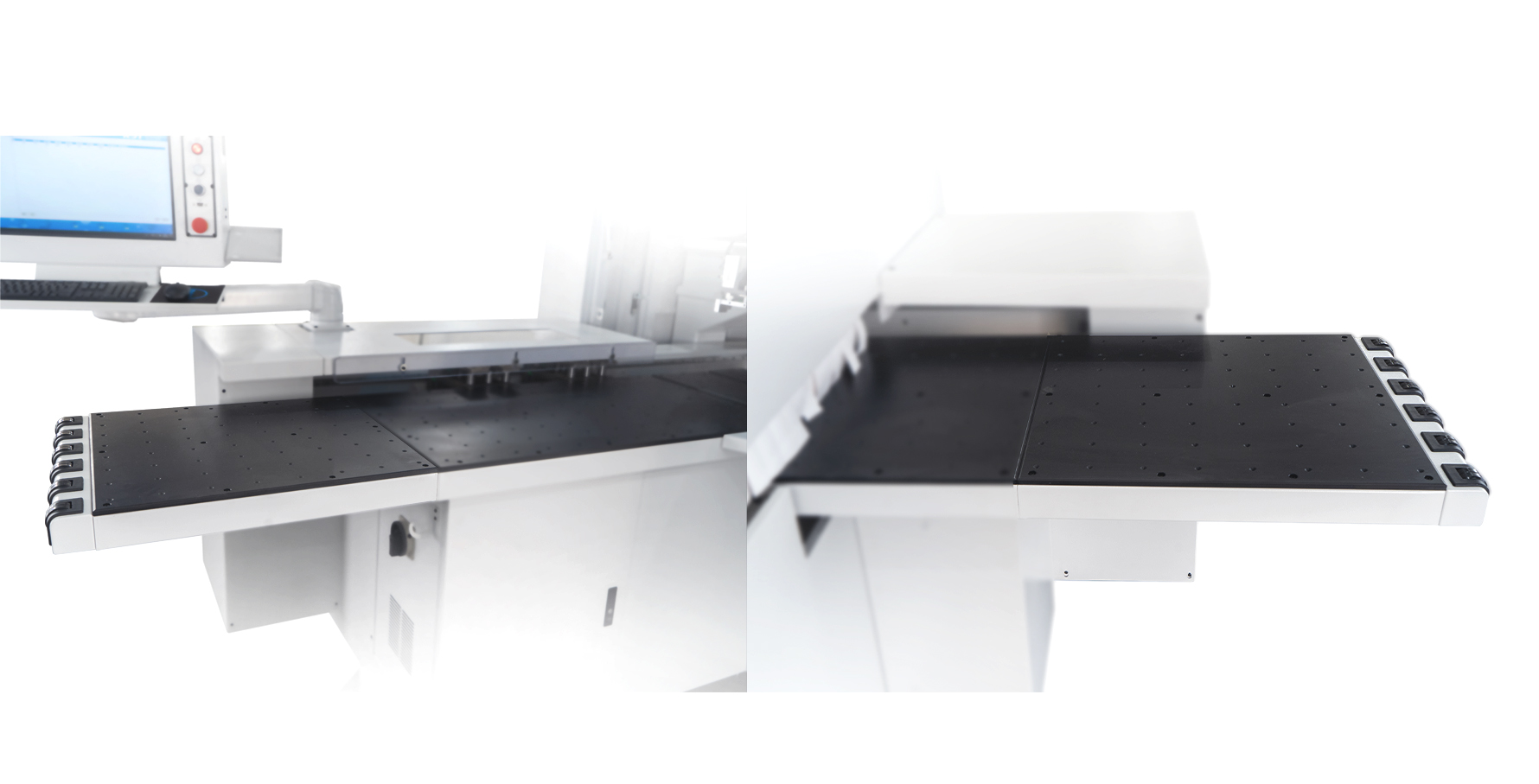

РАБОЧИЙ СТОЛДоп секции рабочего стола с воздушной подушкой улучшают поддержку деталей, повышая качество обработки Интеллектуальная платформа с воздушной подушкой в зоне обработки перемещаются влево/вправо (патент KDT), повышая точность, скорость и качество обработки. |
|

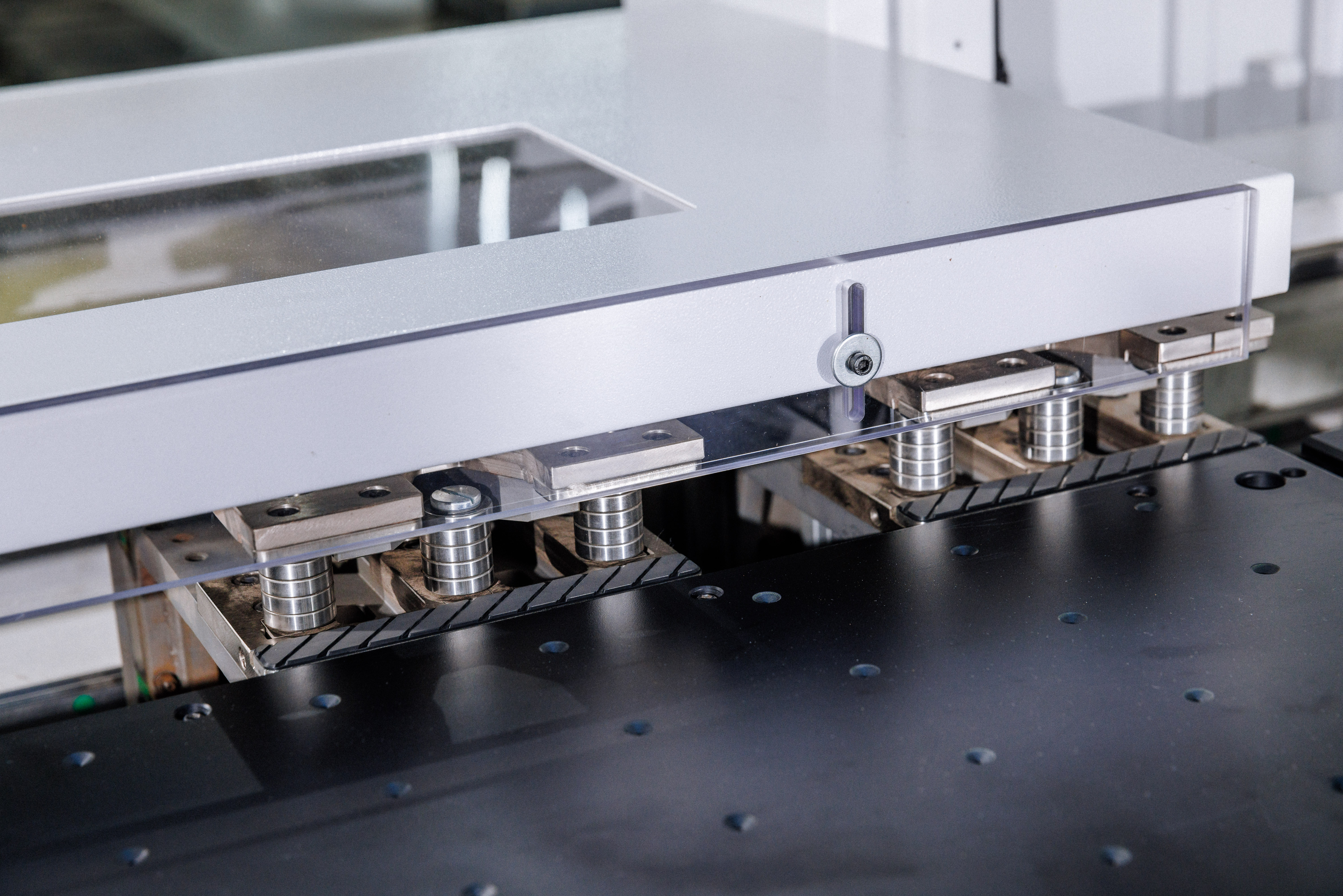

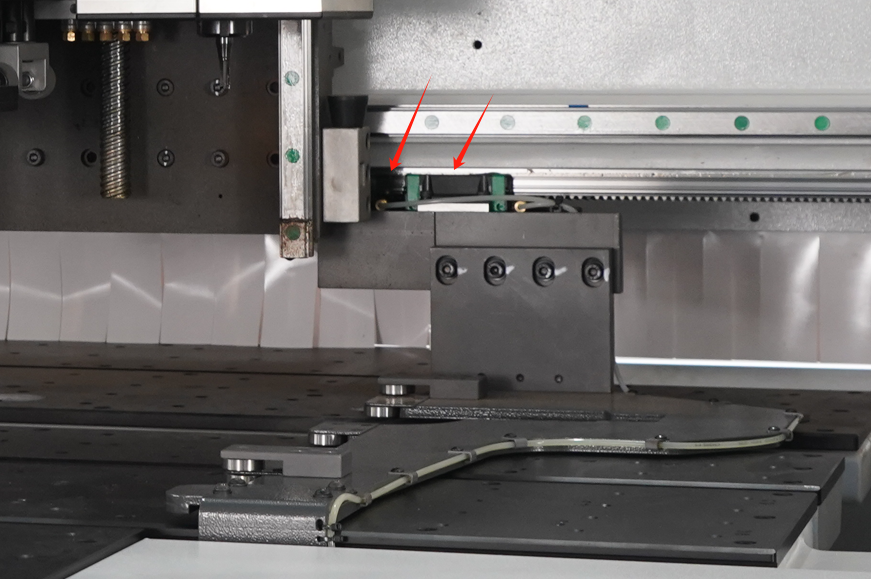

БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы за счет фиксации к линейной направляющей двумя каретками с подшипниками. Движение осуществляет сервомотор |
|
ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|
РАЗМЕР ДЕТАЛИ
|
|
СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка |
|
|
СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
|
|
ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой "Базис" |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
