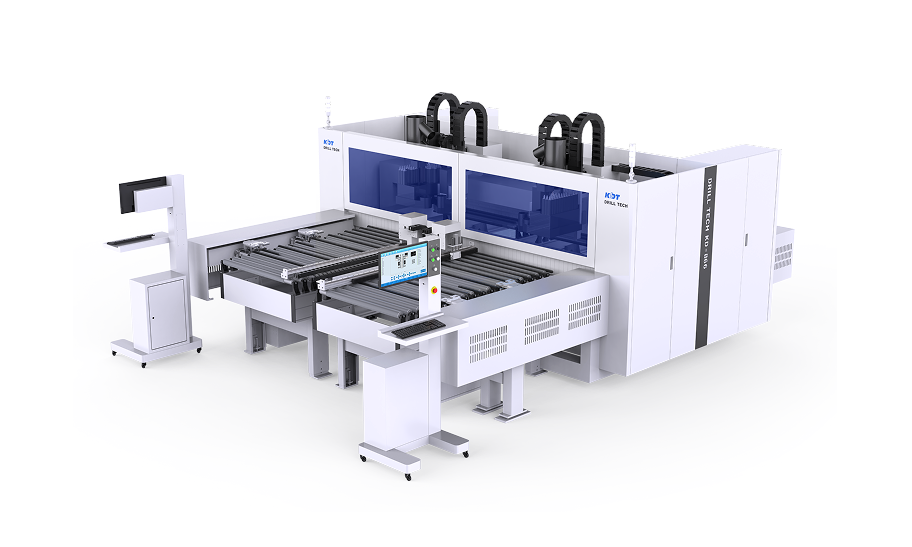

Сверлильно-присадочный центр с ЧПУ KDT KD-866A
Модели серии
Особенности модели KD-866A
Двухпозиционный центр 64 шпинделя, 4 сверлильные группы, 2 сверху и 2 снизу + фрезеры 2 сверху и 2 снизу.
-
Автоматическая подача и базирование.
-
Ai Smart, интеллектуальная система управления и контроля работы - повышает эффективность +10%
-
+20 % экономии пространства за счёт объединения 2х центров с ЧПУ
-
Интеллектуальная воздушная подушка и точная фиксация
-
Интерфейс – интуитивно понятный, функциональный, экономия времени на обучении до 15%
-
Усиленная конструкция, высокая точность и надёжность на 100% потенциале
-
Быстрая интеграция в производство любой сложности
Сверлильно-присадочный центр с ЧПУ KDT KD-866A c двумя независимыми зонами обработки и управления. Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
- Автоматизированный сверлильно-присадочный центр с ЧПУ может работать автономно. Автоматическая подача заголовок в рабочую зону, автоматическое базирование.
- Интегрируется в потоковое производство.
- Макс. ширина заготовки 650мм на 2х рабочих столах
- Скорость движения: 140/90/50 м/мин
- Визуализация обработки двухсторонней карты присадки
- Сканер считывания карты присадки по штрих-коду
- Компактные размеры 19 квадратных метров
- Верхняя сверлильная группа: 2 сверлильные группы 26 (13+13) вертикальных шпинделей, 20 (10+10) горизонтальных шпинделей.
- Верхний фрезерный узел 5.5*2 кВт
- Нижняя сверлильная группа: 2 сверлильные группы, 18 (9+9) вертикальных шпинделей
- Нижний фрезерный узел 3.5*2 кВт
- Автоматический сканер опция.
Конструктивные преимущества
|

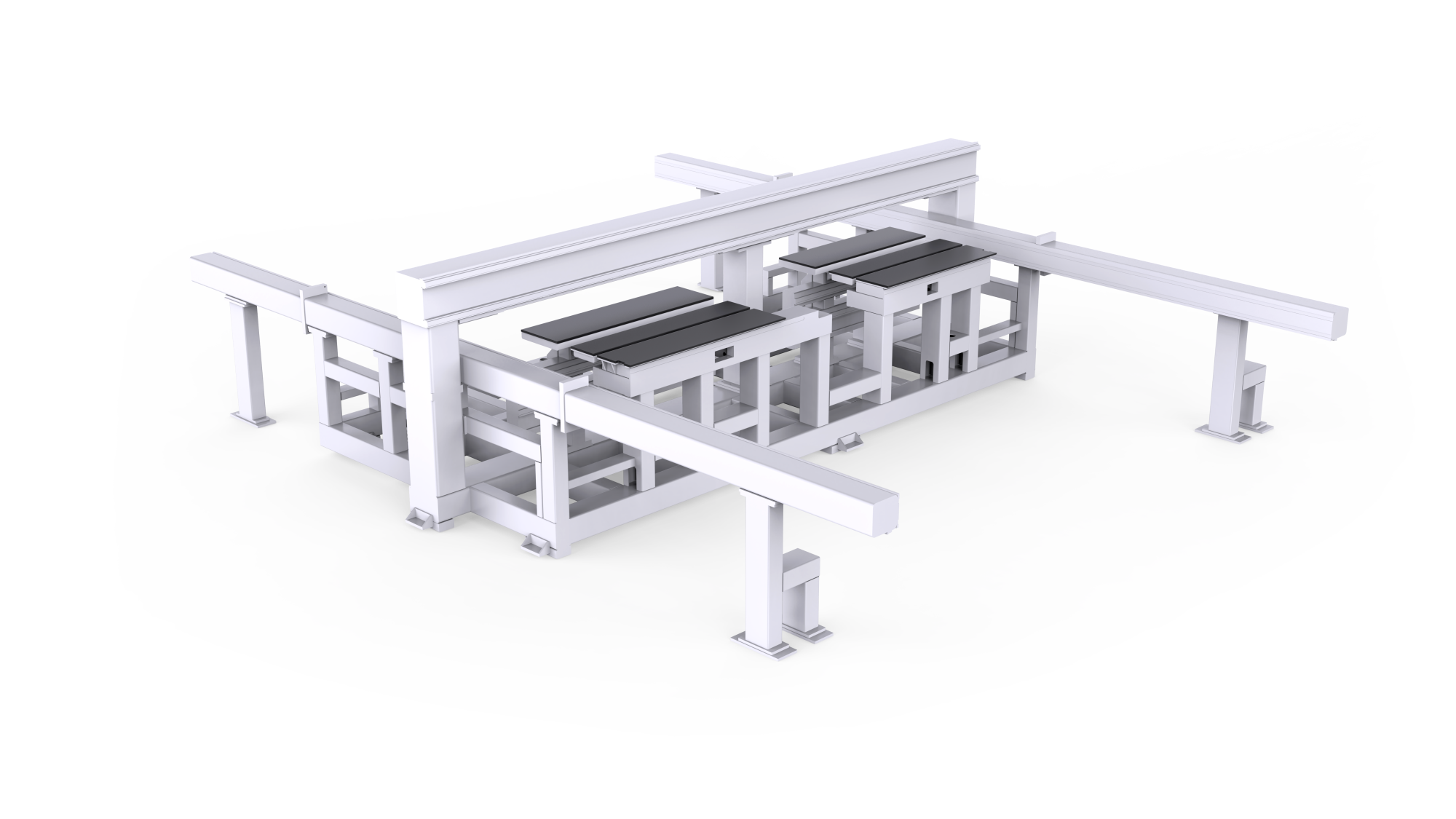

Рама станкаУсиленная цельнолитая рама станка с опорной поперечной балкой в трехточечной системе крепления. |
|
Ai Smart искусственный интеллектAi Smart интеллектуальная оптимизации работы станка |
|

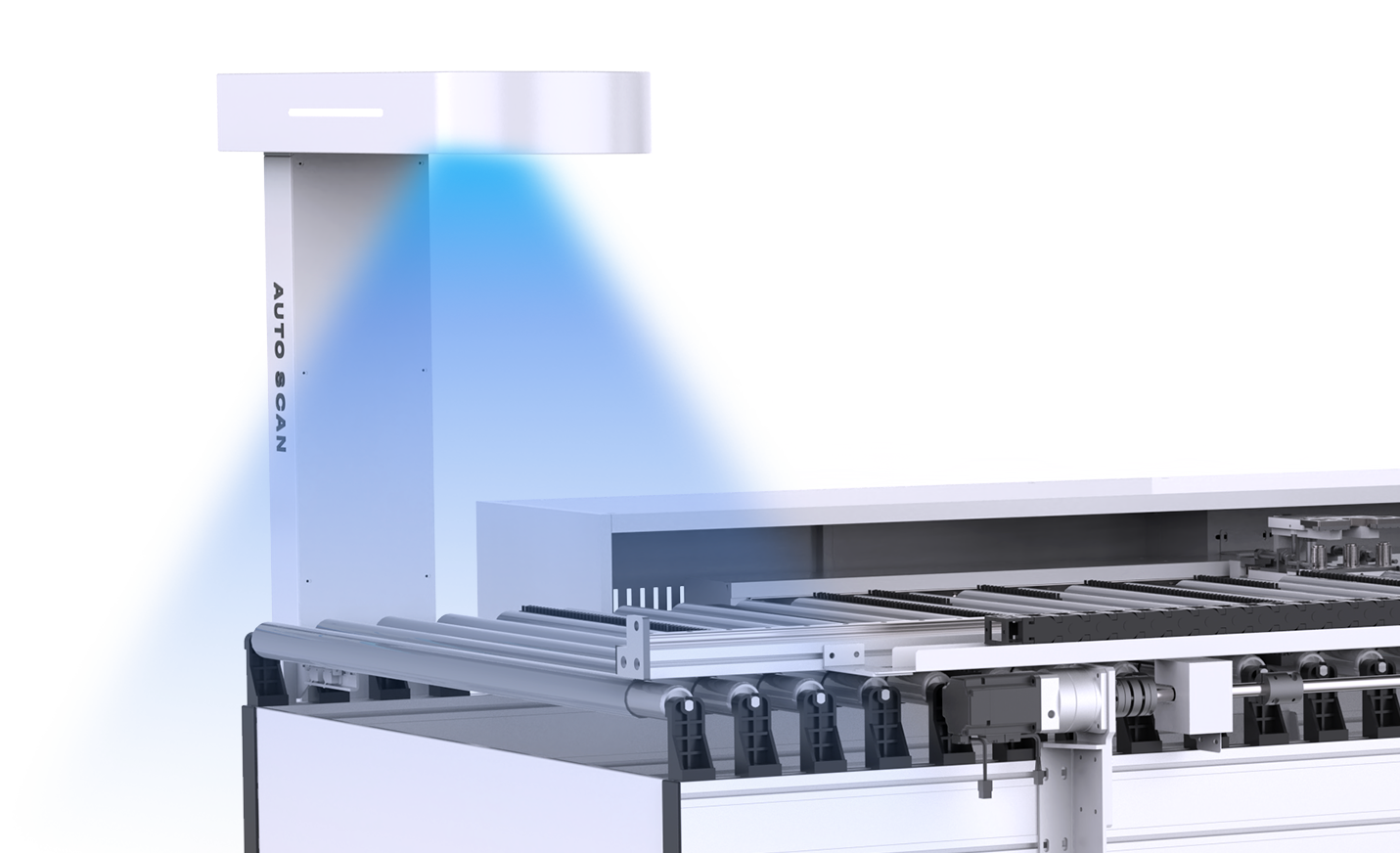

Автоматическое сканированиеАвтоматически сканирует и определяет программу обработки. (опция) |
|

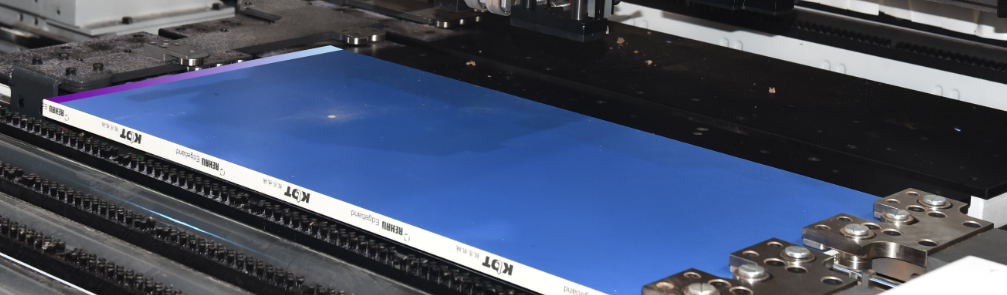

Определение ширины панелиИнтеллектуальное измерение в рабочей зоне |
|

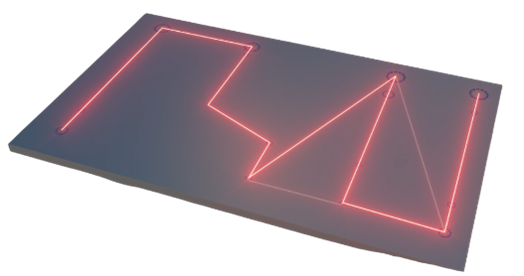

Автоматическое позиционированиеИнтеллектуальное позиционирование |
|

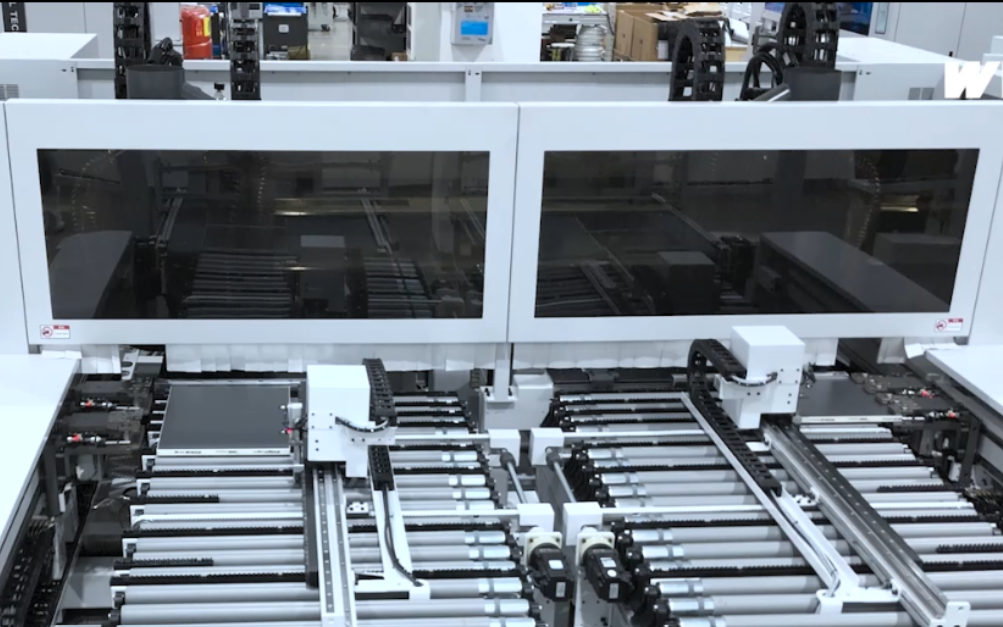

Автоматический стол подачи и выгрузкиЛевый и правый рабочие столы оснащены отдельными автоматическими зонами подачи и выгрузки |
|

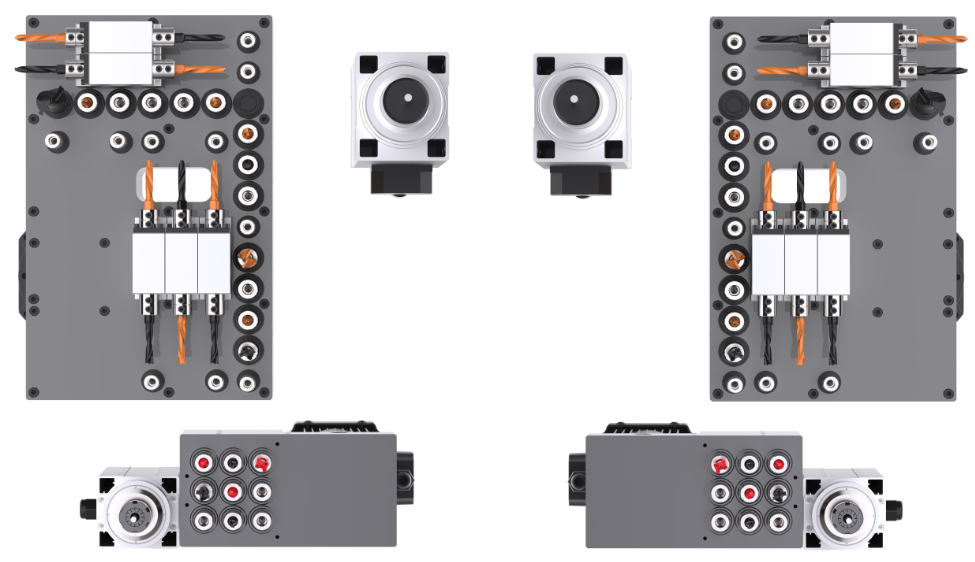

Компоновка верхней и нижней сверлильных группВерхняя сверлильная группа: 26 (13+13) вертикальных, 20 (10+10) горизонтальных. Нижняя сверлильная группа: 18 (9+9) вертикальных
Два фрезерных узла: верхний 5,5*2 кВт + нижний 3,5*2 кВт |
|
Программное обеспечениеПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки |
|
Компьютер, простота в эксплуатацииРабота с картами присадки из программы «Базис-мебельщик». Формат файлов MPR, XML, DXF, BPP, PDX. Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла. |

|

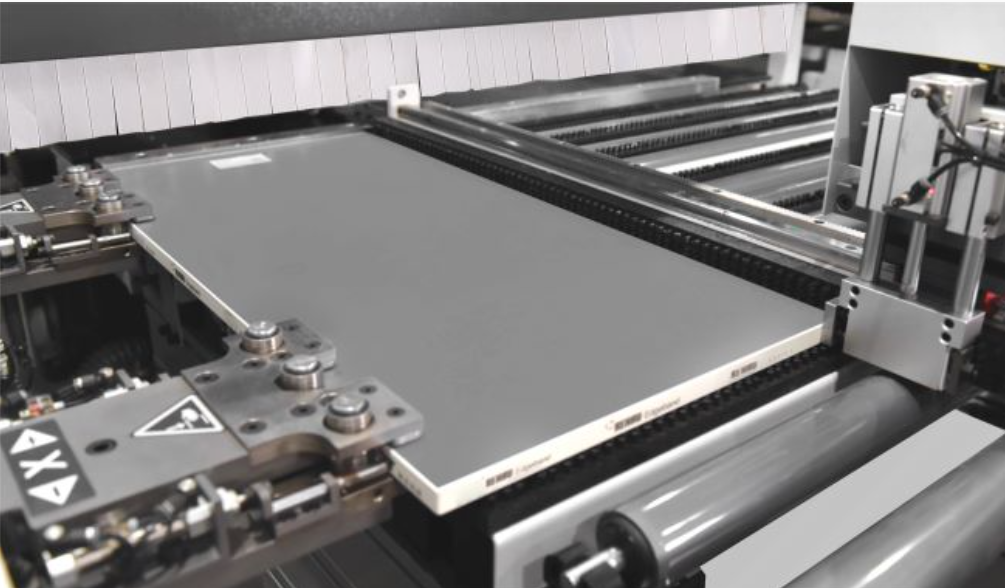

Захват заготовокДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|

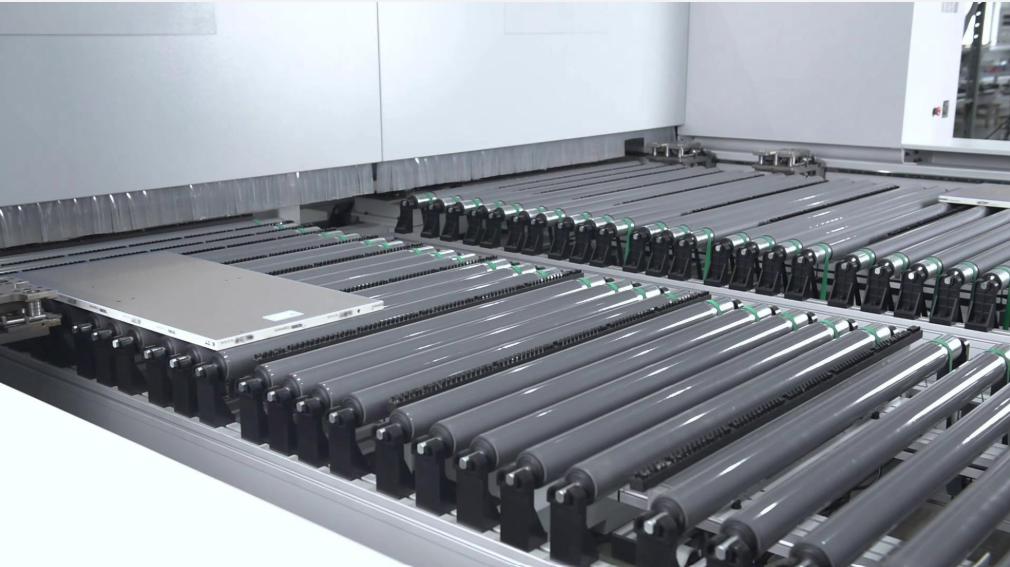

Рабочий столРабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо |
|
Ширина обработки
Независимая обработка на двух рабочих станциях. |
|
Фрезерный узелМощный фрезерный узел с прижим с воздушной подушкой, снижает вибрацию, повышает точность. Запатентованная технология завода KDT. |
|
Интеграция с «Базис»Станок интегрирован с программой "Базис" |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
