- Механизм работы: фиксация и сброс кнопки аварийной остановки
- Электрические требования: тип контактов (НО-нормально открытый/НЗ- нормально закрытый)
- Принцип работы NC
Механизм работы: фиксация и сброс кнопки аварийной остановки
Механизм E-Stop кардинально отличается от обычной кнопки «Стоп».
- ПРАВИЛЬНО: Фиксация при нажатии + Сброс поворотом/вытягиванием
При нажатии кнопка фиксируется в утопленном положении. Система остается в состоянии аварийного и останавливается до тех пор, пока кнопка не будет сброшена.Сброс осуществляется поворотом (по или против часовой стрелки) или вытягиванием кнопки. Простое повторное нажатие недопустимо!
Цель: Исключить самопроизвольный или случайный сброс аварийной ситуации. Оператор должен осознанно восстановить работу, предварительно устранив причину остановки - НЕПРАВИЛЬНО: Кнопка с самовозвратом
Если использовать для E-Stop кнопку с самовозвратом, система остановится только на момент нажатия. Как только оператор уберет палец, оборудование может автоматически перезапуститься, что является крайне опасной ситуацией. - Безопасность при обрыве провода: если оборвется провод, идущий к кнопке, цепь управления разомкнется (как будто кнопку нажали), и оборудование остановится. Это безопасный отказ.
- Безопасность при залипании контактов: механизм E-Stop спроектирован так, что при нажатии контакты гарантированно размыкаются (прямое механическое действие).
- Нулевая вероятность «ложного пуска»: для запуска оборудования контакты должны быть замкнуты. При любом повреждении цепи E-Stop они разомкнутся.
Электрические требования: тип контактов (НО-нормально открытый/НЗ- нормально закрытый)
Стандарт требует использования нормально замкнутых (НЗ) контактов в цепи управления. Почему так?
Диагностика нормально замкнутых контактов (NC) в электрических цепях включает методы, которые помогают определить состояние контактов при нормальных условиях и выявить неисправности.
NC — термин, характеризующий состояние контактов реле, кнопок и других переключающих устройств, которые в нерабочем состоянии имеют замкнутые контакты. Например, для кнопки рабочее состояние — нажатое, а нерабочее — ненажатое; для контактов реле нерабочее состояние — при обесточенной обмотке, а рабочее — при поданном на обмотку токе.

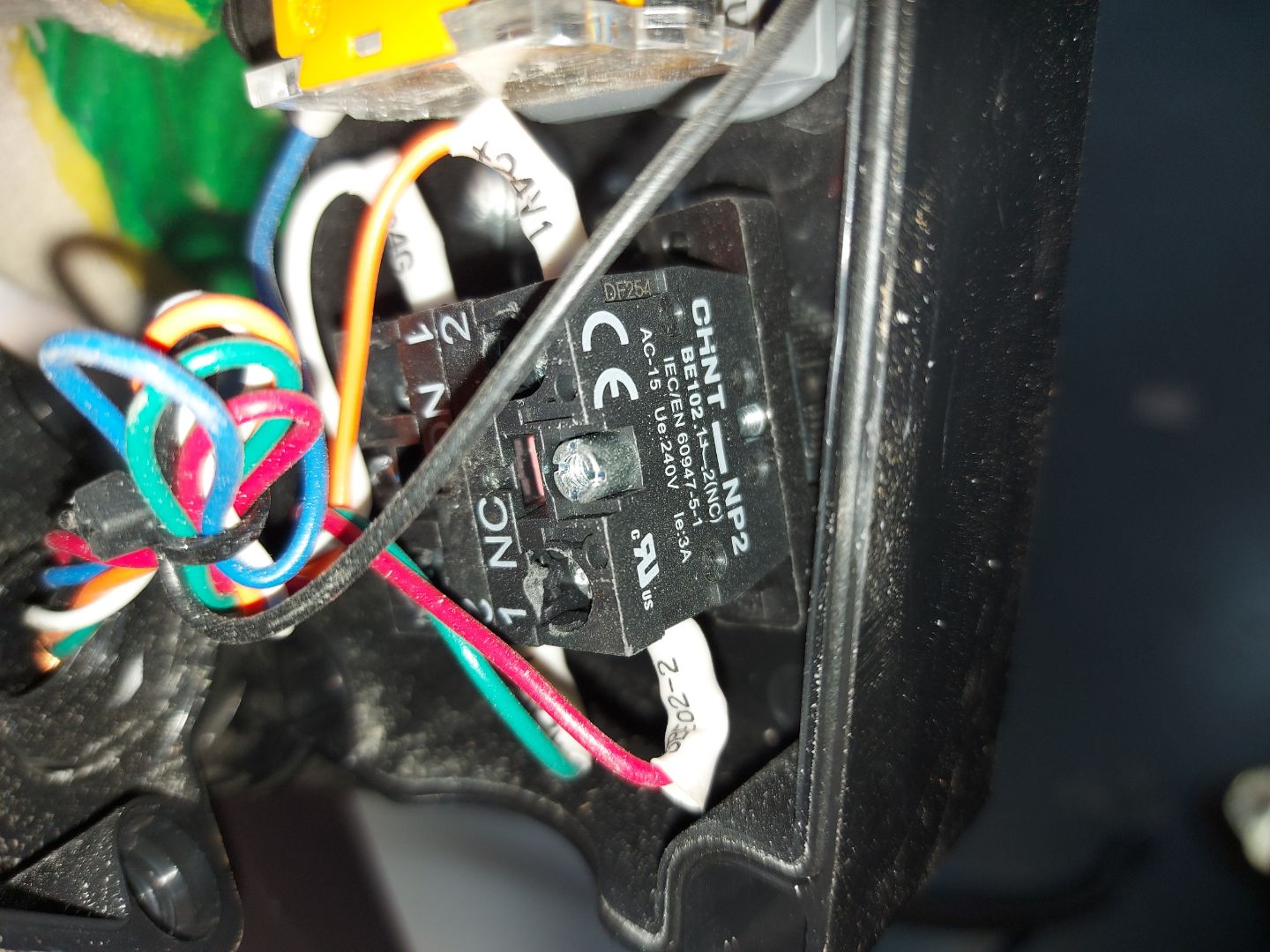

NC (Normally Closed) — аббревиатура, которая означает нормально-замкнутый контакт в стоповых кнопках.
Принцип работы NC
В ненажатом состоянии ток проходит через замкнутые контакты.При нажатии на стоповую кнопку ток кратковременно прерывается, что подаёт команду на выключение устройства.
Применение:
Кнопки аварийной остановки (например, грибовидные кнопки). В рабочем состоянии через NC-контакт идёт ток, удерживая силовой контактор, или реле безопасности во включённом положении. В нештатной ситуации нажатие на кнопку мгновенно размыкает цепь, что приводит к немедленному обесточиванию катушки контактора. Силовой контактор размыкает свои главные контакты, прекращая подачу питания на приводы, что обеспечивает быструю остановку оборудования.
Чтобы измерить сопротивление устройства для диагностики NC, нужно выполнить следующие шаги:
1. Отключить тестируемый электроприбор от сети или блока питания, вынуть из него батарейки или аккумулятор, если они есть в приборе.
2. Щупы мультиметра подключить к гнездам, которые обозначены символами Ω и COM.
3. Включить мультиметр.
4. Переключатель режимов перевести в положение Ω, выбрать самый маленький предел измерений. На дисплее появится цифра 1.
5. Коснуться щупами контактов, сопротивление между которыми нужно измерить.
6. Прочесть результат измерений, который появится на дисплее.
7. Если на дисплее по-прежнему цифра 1, значит выбранный предел измерений слишком маленький, и величина измеряемого сопротивления его превышает. С помощью переключателя режимов установить больший диапазон и повторить действия, описанные в пунктах 2 и 3.
8. По окончании измерений выключить мультиметр.
Автор статьи: Тимофеев Дмитрий.
